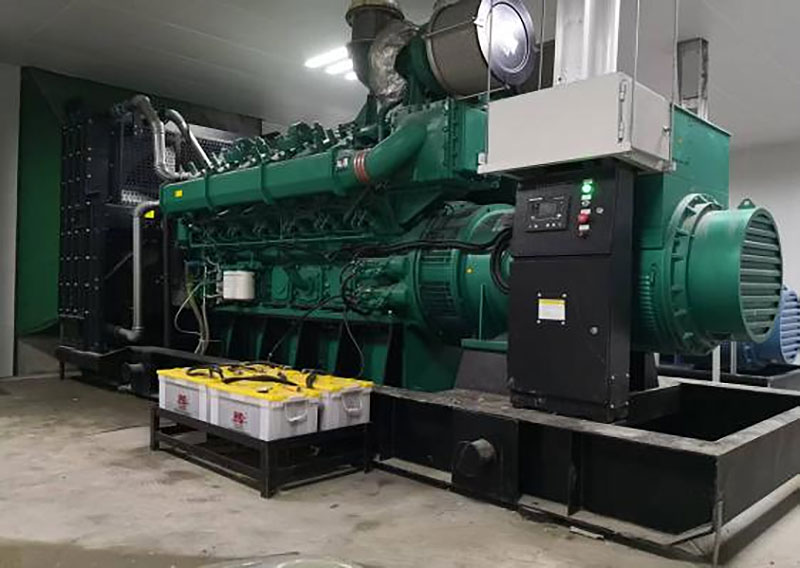

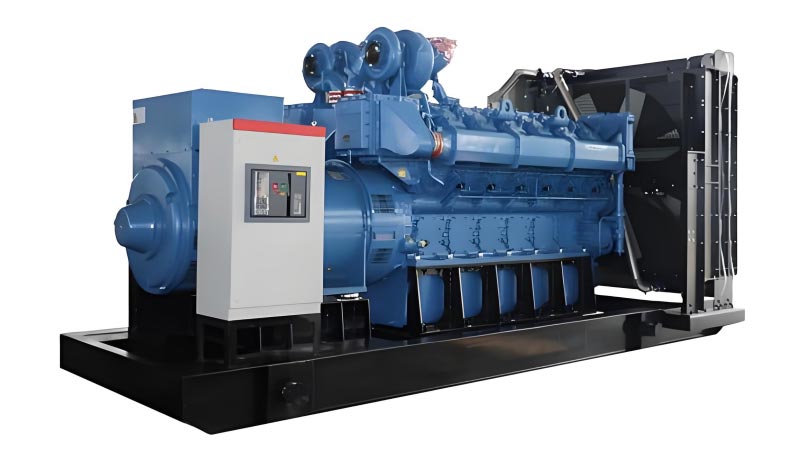

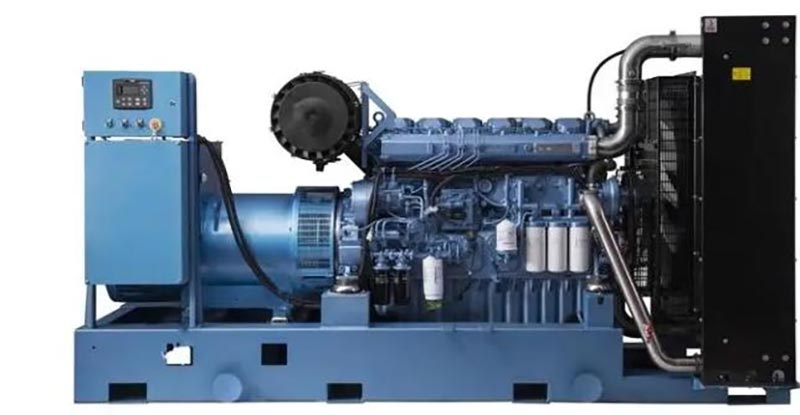

हाई पावर डीजल जेनरेटर सेट

केचेंग द्वारा चीन में निर्मित उच्च शक्ति डीजल जनरेटर सेट भारी भार की शुरुआत और निरंतर की जरूरतों को पूरा कर सकता है ऑपरेशन. यह मल्टी-मशीन समानांतर का समर्थन करने के लिए स्व-विकसित उच्च-वोल्टेज बुद्धिमान नियंत्रक को एकीकृत करता है कनेक्शन और हाई-वोल्टेज मॉनिटरिंग, और ऑपरेशन स्थिर और विश्वसनीय है। की सुरक्षात्मक संरचना उपकरण मजबूत है और विभिन्न पर्यावरणीय परिस्थितियों के अनुकूल हो सकता है। उत्पाद सख्ती से राष्ट्रीय का पालन करता है तकनीकी मानक. कोर घटकों को लंबी वारंटी अवधि प्रदान की जाती है, और जितनी अधिक शक्ति, उतनी लंबी वारंटी समय. इसे बड़े कारखानों, खदानों में मुख्य, बैकअप या पीक शेविंग बिजली आपूर्ति के लिए अच्छी तरह से अनुकूलित किया जा सकता है। भारी बुनियादी ढाँचा, ऊर्जा आधार और अन्य स्थान, विशेष रूप से उच्च भार वाले अनुप्रयोग परिदृश्यों के लिए उपयुक्त बिजली आपूर्ति के लिए मानक और निरंतर आवश्यकताएं। एक घरेलू कारखाने के रूप में, केचेंग प्रदान करने के लिए प्रतिबद्ध है ऐसी महत्वपूर्ण मांगों के लिए पेशेवर बिजली आपूर्ति समाधान।

केचेंग 800-3000KW हाई-पावर डीजल जनरेटर सेट मुख्य उपकरण हैं जिन्हें मांगों के जवाब में विकसित किया गया है "औद्योगिक हेवी-ड्यूटी बिजली आपूर्ति + ऊर्जा प्रणाली गारंटी", तीन बिजली रेंज को कवर करती है: 800-1500KW (बड़ी), 1500-2000KW (सुपर-लार्ज), और 2000-3000KW (हैवी-ड्यूटी) इस प्रकार है:

अनुप्रयोग परिदृश्य (उच्च-शक्ति समर्पित अनुकूलन)

1. बड़े पैमाने पर औद्योगिक विनिर्माण परिदृश्य (800-2000KW)

• लागू परिदृश्य: ऑटोमोटिव वाहन निर्माता (स्टैम्पिंग उत्पादन लाइनें, वेल्डिंग रोबोट समूह), धातुकर्म संयंत्र (स्टील निर्माण के लिए ब्लास्ट फर्नेस पंखे, स्टील रोलिंग उपकरण), रासायनिक औद्योगिक पार्क (बड़े)। प्रतिक्रिया वाहिकाएँ, परिसंचारी जल पंप क्लस्टर)

• कोर वैल्यू: रेटेड शुरुआती करंट का तीन गुना सामना कर सकता है (जैसे हेवी-ड्यूटी मोटर उपकरण के साथ संगत)। क्योंकि 2000KW इकाई 6000KW मोटर शुरू कर सकती है), जिससे इकाई को बाहर जाने से रोका जा सके। लगातार 24 घंटे सपोर्ट करता है यह सुनिश्चित करने के लिए कि उत्पादन लाइन बाधित न हो, फुल-लोड ऑपरेशन (वार्षिक संचालन समय ≥ 8,000 घंटे)। यह वार्षिक ऊर्जा-बचत दर के साथ "आवश्यकतानुसार लोड समायोजन" प्राप्त करने के लिए फ़ैक्टरी डीसीएस प्रणाली से जोड़ा जा सकता है 8% से 12% तक.

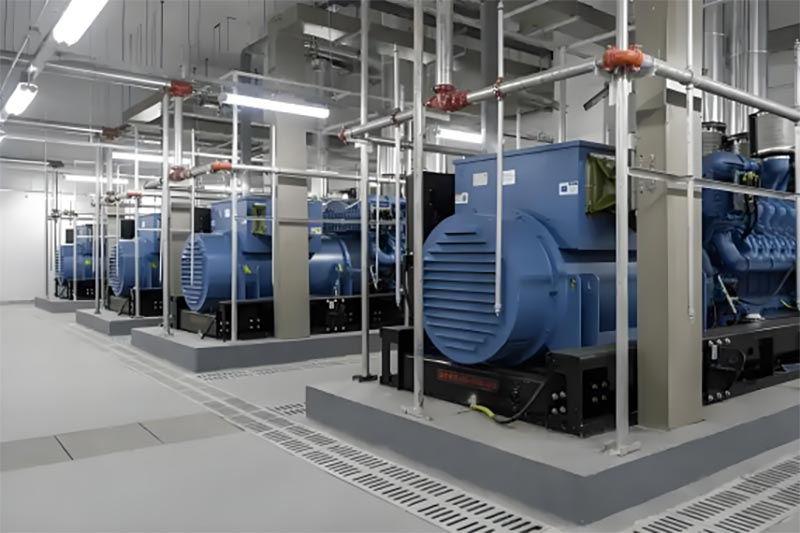

2. सुपर-बड़े डेटा सेंटर परिदृश्य (1500-3000KW)

• लागू परिदृश्य: सीमा पार क्लाउड कंप्यूटिंग केंद्र (100,000 + कैबिनेट सर्वर क्लस्टर, 10kV/35kV उच्च-वोल्टेज बिजली वितरण), वित्तीय डेटा केंद्र (कोर ट्रेडिंग सिस्टम के लिए बैकअप बिजली आपूर्ति, शून्य रुकावट आवश्यकताएँ)

• कोर वैल्यू: हाई-वोल्टेज मॉडल (10kV/35kV) सीधे हाई-वोल्टेज बिजली वितरण से जुड़े होते हैं डेटा सेंटर की प्रणाली, स्टेप-डाउन घाटे को कम करती है (कम वोल्टेज इकाइयों की तुलना में 5% -8% ऊर्जा की बचत)। उच्च शक्ति गुणवत्ता (वोल्टेज विरूपण दर ≤2%, आवृत्ति स्थिरता ≤±0.1Hz), सटीक सर्वर की सुरक्षा; समानांतर का समर्थन करता है की विस्तार आवश्यकताओं को पूरा करते हुए कई इकाइयों (जैसे कि एक साथ काम करने वाली तीन 1000KW इकाइयाँ) का कनेक्शन डेटा केंद्र. किसी एक इकाई की विफलता समग्र बिजली आपूर्ति को प्रभावित नहीं करती है।

3. खनन और संसाधन विकास परिदृश्य (1000-2500KW)

• लागू परिदृश्य: खुले गड्ढे वाली खदानें (खनन क्रशर, खनन ट्रकों के लिए चार्जिंग सिस्टम), भूमिगत कोयला खदानें (वेंटिलेटर, जल निकासी पंप, विस्फोट प्रूफ प्रकार), अलौह धातु खदानें (खनिज प्रसंस्करण उपकरण, गलाने की भट्टियाँ)

• मुख्य मूल्य: विस्फोट-रोधी मॉडल Ex dⅡB T4 मानक का अनुपालन करता है और ज्वलनशील और के लिए उपयुक्त है खदानों में विस्फोटक वातावरण; इंजन "भारी तेल/डीजल दोहरे ईंधन स्विचिंग" (वैकल्पिक) को अपनाता है, जो कर सकता है दूरस्थ खदानों के लिए ईंधन परिवहन की लागत कम करें। बॉडी उच्च शक्ति वाले मैंगनीज स्टील से बनी है (प्रभाव-प्रतिरोधी और संक्षारण-प्रतिरोधी), खदान की धूल की कठोर कार्य स्थितियों का सामना करने में सक्षम कंपन, ≥ 15,000 घंटे के एमटीबीएफ के साथ।

4. बंदरगाह और भारी बुनियादी ढांचा परिदृश्य (800-2000KW)

• लागू परिदृश्य: अंतर्राष्ट्रीय बंदरगाह (कंटेनर क्वे क्रेन, गैन्ट्री क्रेन), क्रॉस-सी ब्रिज (पुल) प्रकाश व्यवस्था, निगरानी प्रणाली, हवा प्रतिरोधी उपकरण), रेलवे हब (उच्च वोल्टेज कर्षण बिजली आपूर्ति बैकअप के लिए)। हाई-स्पीड रेलवे स्टेशन)

• मूल मूल्य: "लगातार स्टार्ट-स्टॉप + उतार-चढ़ाव वाले भार" के लिए प्रतिरोधी (जैसे कि क्वे क्रेन का रुक-रुक कर संचालन), यूनिट प्रतिक्रिया गति ≤1 सेकंड, वोल्टेज के उतार-चढ़ाव से बचना; हाई-वोल्टेज आउटपुट (10kV) के साथ संगत है बंदरगाहों का उच्च-वोल्टेज वितरण नेटवर्क, ट्रांसफार्मर के विन्यास को कम करता है। IP54 सुरक्षा (IP65 के लिए) कुछ मॉडल), बंदरगाहों में उच्च नमक स्प्रे और आर्द्र वातावरण के लिए उपयुक्त, पूरे डाउनटाइम के बारे में कोई चिंता नहीं वर्ष.

5. एनर्जी बेस और पीक शेविंग परिदृश्य (1500-3000KW)

• लागू परिदृश्य: फोटोवोल्टिक/पवन फार्म (आंतरायिक ऊर्जा भंडारण के लिए बैकअप पावर स्रोत) बिजली उत्पादन अंतराल), गैस पावर स्टेशन (ग्रिड लोड उतार-चढ़ाव को सुचारू करने के लिए पीक शेविंग बैकअप इकाइयाँ), दूरदराज के क्षेत्रों में स्वतंत्र पावर ग्रिड (जैसे द्वीप, पठार, मुख्य बिजली आपूर्ति)• मुख्य मूल्य: पीक शेविंग प्रतिक्रिया समय ≤10 सेकंड, जो पावर ग्रिड के लोड गैप को जल्दी से भर सकता है (जैसे कि जब पवन ऊर्जा गिरती है) तेजी से); उच्च-ऊंचाई वाले मॉडल (5,000 मीटर की ऊंचाई पर) के लिए पावर सुधार कारक ≥0.85 है, और कम तापमान वाले मॉडल (-30℃ पर) के लिए स्टार्ट-अप सफलता दर ≥99% है। पावर ग्रिड के साथ लिंकेज का समर्थन करें "पीक-वैली बिजली मूल्य अनुकूलन" प्राप्त करने और ऊर्जा संचालन लागत को कम करने के लिए प्रेषण प्रणाली।

उत्पाद लाभ (उच्च-शक्ति कोर प्रतिस्पर्धात्मकता)

तकनीकी पैरामीटर (800-3000KW की पूरी बिजली रेंज)

तकनीकी विशेषताएं (हाई-पावर एक्सक्लूसिव डिज़ाइन)

1. उन्नत विद्युत व्यवस्था

• इंजन अनुकूलन:

① 800-1500KW: युचाई YC6C "हाई-प्रेशर कॉमन रेल (2000बार) + टर्बोचार्ज्ड इंटरकूलिंग" को अपनाता है, जो बढ़ता है दहन दक्षता 15% बढ़ जाती है और तेल परिवर्तन चक्र 1000 घंटे तक बढ़ जाता है।

② 1500-2000KW: कमिंस QSK60 में V-प्रकार 16-सिलेंडर संरचना है। सिलेंडर ब्लॉक वर्मीक्यूलर से बना है ग्रेफाइट कच्चा लोहा (साधारण कच्चा लोहा की तुलना में 70% अधिक ताकत के साथ), भारी भार सहने में सक्षम प्रभाव.

③ 2000-3000KW: MAN D2876 एग्जॉस्ट आफ्टर-ट्रीटमेंट सिस्टम (SCR+DPF) के साथ, यूरो V/US टियर 4 अंतिम उत्सर्जन को पूरा करता है मानकों, और वैश्विक पर्यावरण संरक्षण आवश्यकताओं को अपनाना।

• जेनरेटर तकनीक:

①हाई-वोल्टेज जनरेटर (6kV/10kV/35kV) तापमान प्रतिरोध के साथ एपॉक्सी ग्लास क्लॉथ ट्यूब से इंसुलेटेड है एच ग्रेड (180℃) और शॉर्ट-सर्किट ≥2 सेकंड का समय झेल सकता है।

② आयातित उत्तेजना प्रणालियों (जैसे स्टैनफोर्ड, मैराथन) से सुसज्जित, वोल्टेज स्थापना समय ≤0.3 है सेकंड, वोल्टेज विनियमन दर ≤±0.5% है, और इसमें लोड शॉक के लिए मजबूत प्रतिरोध है।

2. उच्च वोल्टेज वितरण एकीकरण प्रौद्योगिकी

• हाई-वोल्टेज स्विचगियर: एबीबी/सीमेंस वैक्यूम सर्किट ब्रेकर और रिले सुरक्षा उपकरणों के साथ एकीकृत (ओवरकरंट, ओवरवॉल्टेज, ग्राउंडिंग प्रोटेक्शन), यह 3-110kV हाई-वोल्टेज के डिजाइन के लिए जीबी 50060 "कोड का अनुपालन करता है स्विचगियर इंस्टॉलेशन" और इसे सीधे उपयोगकर्ता के हाई-वोल्टेज पावर ग्रिड से जोड़ा जा सकता है।

• ग्रिड कनेक्शन नियंत्रण: पीसीसी बिंदु से सुसज्जित, स्टेट ग्रिड/एंटरप्राइज़ माइक्रोग्रिड के साथ ग्रिड कनेक्शन का समर्थन करता है (सामान्य कनेक्शन बिंदु) मॉनिटरिंग डिवाइस, जीबी/टी 19939 "ग्रिड कनेक्शन के लिए तकनीकी आवश्यकताएँ" का अनुपालन करता है डीज़ल जेनरेटर का संचालन", और ग्रिड कनेक्शन के दौरान कोई इनरश करंट नहीं है;

• इन्सुलेशन निगरानी: उच्च-वोल्टेज वाइंडिंग (≥100MΩ) के इन्सुलेशन प्रतिरोध की वास्तविक समय की निगरानी, हाई-वोल्टेज ब्रेकडाउन दुर्घटनाओं को रोकने के लिए, इन्सुलेशन गिरने पर स्वचालित अलार्म।

3. इंटेलिजेंट कंट्रोल सिस्टम (KCPLC-06 हाई वोल्टेज संस्करण)

• मूलभूत प्रकार्य:

① पूर्ण पैरामीटर मॉनिटरिंग: उच्च वोल्टेज/करंट, पावर फैक्टर, बिजली उत्पादन, इंजन पानी प्रदर्शित करें तापमान/तेल का दबाव और अन्य 30+ पैरामीटर, डेटा भंडारण का समर्थन करते हैं (1 वर्ष का ऐतिहासिक डेटा);

② मल्टी-मशीन समानांतर ऑपरेशन: 8 इकाइयों के समानांतर संचालन का समर्थन करें, लोड संतुलन विचलन ≤5% (जैसे कि 3 1000KW) 2800KW के कुल भार वाली इकाइयाँ, एकल भार विचलन ≤70KW);

③ रिमोट संचालन और रखरखाव: 4जी/सैटेलाइट नेटवर्किंग के माध्यम से, यह रिमोट स्टार्ट और स्टॉप, पैरामीटर का एहसास कर सकता है मोबाइल एपीपी/पीसी पर चेक और फॉल्ट पुश, और औद्योगिक डीसीएस/पावर ग्रिड डिस्पैचिंग सिस्टम के साथ लिंकेज का समर्थन।

④ पीक शेविंग ऑप्टिमाइज़ेशन: पीक और वैली बिजली के अनुसार आउटपुट पावर को स्वचालित रूप से समायोजित करें ग्रिड की कीमत (पीक समय पर पूर्ण लोड, घाटी समय पर लोड में कमी), वार्षिक 10% से 15% की बचत बिजली बिल.

4. हेवी-ड्यूटी सुरक्षा और पर्यावरण अनुकूलता

• संरचना संरक्षण:

① बॉडी फ्रेम को 16Mn मैंगनीज स्टील (तन्य शक्ति ≥510MPa) से वेल्ड किया गया है, सतह पर जिंक का छिड़काव किया गया है + जंग रोधी पेंट (जंग प्रतिरोध ग्रेड ≥10), नमक स्प्रे परीक्षण ≥1000 घंटे;

②विस्फोट-प्रूफ प्रकार के सभी विद्युत घटक Ex dⅡB T4 ग्रेड और विस्फोट-प्रूफ सीलिंग हैं स्पार्क रिसाव से बचने के लिए केबल इंटरफेस के लिए जोड़ों का उपयोग किया जाता है;

• चरम वातावरण के लिए अनुकूलन

① उच्च तापमान वातावरण (50℃): स्वतंत्र गर्मी अपव्यय के लिए दोहरे कूलिंग टावरों से सुसज्जित, इकाई पूर्ण लोड पर काम कर सकता है।

② कम तापमान वाला वातावरण (-30℃): इंजन ऑयल प्रीहीटर, कूलेंट का "तीन प्रीहीटिंग" सिस्टम स्थापित करें प्रीहीटर और ईंधन हीटर, ≥99% की स्टार्ट-अप सफलता दर के साथ।

③ पठारी वातावरण (5000 मीटर): एक शक्ति के साथ सेवन प्रणाली को अनुकूलित करें (बूस्ट दबाव को 20% तक बढ़ाएं) उच्च ऊंचाई पर बिजली क्षीणन से बचने के लिए ≥0.85 का सुधार कारक।

5. लंबी बैटरी लाइफ और सुविधाजनक रखरखाव

• ईंधन प्रणाली: 3000-5000L (304 स्टेनलेस स्टील से बना) की बड़ी क्षमता वाले ईंधन टैंक से सुसज्जित, जो एक प्रदान करता है 20-30 घंटे की फुल-लोड रेंज। असीमित बैटरी प्राप्त करने के लिए बाहरी तेल टैंक (DN100 निकला हुआ किनारा इंटरफ़ेस) का समर्थन करता है जीवन. दोहरे ईंधन संस्करण (डीजल/भारी तेल) को स्विच किया जा सकता है, और भारी तेल की लागत उससे 30% कम है डीजल.

• रखरखाव और अनुकूलन:

① बड़ी तेल क्षमता (800-1500KW की क्षमता वाले मॉडल के लिए, तेल क्षमता 200-300L है, और तेल परिवर्तन चक्र 1000 घंटे है);

② कमजोर हिस्से (फिल्टर, बेल्ट) मानकीकृत डिजाइन को अपनाते हैं, अंतरराष्ट्रीय ब्रांडों के साथ संगत हैं, और कर सकते हैं स्थानीय स्तर पर खरीदा जाए।

③ मशीन बॉडी एक बड़े निरीक्षण द्वार (चौड़ाई ≥1.5 मीटर) के साथ आरक्षित है, जो के लिए सुविधाजनक है भारी रखरखाव उपकरणों का संचालन। समान उत्पादों की तुलना में निरीक्षण का समय 30% कम हो जाता है।

शक्ति चयन (उच्च शक्ति का सटीक मिलान)

1. कोर चयन आधार

2. विशिष्ट परिदृश्यों के लिए पावर अनुशंसा

उपयोग विधि (उच्च शक्ति के लिए विशेष संचालन)

1. प्री-स्टार्टअप निरीक्षण (एक पेशेवर टीम द्वारा किया गया, 60 मिनट के भीतर पूरा किया गया)

2.स्टार्टअप ऑपरेशन (दो-व्यक्ति सहयोग के साथ हाई-वोल्टेज और ग्रिड-कनेक्टेड मॉडल में उपलब्ध)

(1) उच्च वोल्टेज गैर-ग्रिड-कनेक्टेड मॉडल (औद्योगिक मुख्य और बैकअप पावर)

1. प्रीहीटिंग स्टार्टअप: नियंत्रक "मैनुअल" मोड पर स्विच करता है, और "तीन प्रीहीटिंग" सिस्टम शुरू करता है (60-120 मिनट के लिए कम तापमान वाले वातावरण में पहले से गरम करना, तेल का तापमान ≥20℃);

2. इंजन शुरू करें: "स्टार्ट" बटन दबाएं (हाइड्रोलिक स्टार्ट), गति का निरीक्षण करें (धीरे-धीरे 1500r/मिनट तक बढ़ें), तेल का दबाव (≥0.3MPa), पानी का तापमान (धीरे-धीरे 70℃ तक बढ़ जाता है), और पैरामीटर 10 मिनट तक स्थिर रहते हैं;

3. उच्च वोल्टेज समापन: संचालन और रखरखाव कर्मी ए पुष्टि करता है कि पैरामीटर सामान्य हैं नियंत्रक अंत, संचालन और रखरखाव कर्मी बी उच्च वोल्टेज स्विचगियर में काम करता है: बंद करें "डिस्कनेक्टर" → "वैक्यूम सर्किट ब्रेकर" बंद करें → उच्च वोल्टेज वोल्टमीटर (6kV/10kV±5%) का निरीक्षण करें;

4. ग्रेडेड लोडिंग: "20%→50%→80%→100%" ग्रेडेड लोडिंग (प्रति चरण अंतराल 10 मिनट) के अनुसार, प्रभाव से बचें भार.

(2) ग्रिड-कनेक्टेड मॉडल (एनर्जी पीक शेविंग/डेटा सेंटर)

1. ग्रिड-कनेक्टेड तैयारी: नियंत्रक "ग्रिड-कनेक्टेड" मोड पर स्विच करता है, और ग्रिड-कनेक्टेड सेट करता है पैरामीटर (वोल्टेज, आवृत्ति और चरण ग्रिड के अनुरूप हैं);

2. सिंक्रोनस डिटेक्शन: नियंत्रक स्वचालित रूप से यूनिट और ग्रिड (वोल्टेज) की सिंक्रोनिसिटी का पता लगाता है अंतर ≤5%, आवृत्ति अंतर ≤0.1Hz, चरण अंतर ≤5°), और स्वचालित रूप से ग्रिड कनेक्शन जारी करता है शर्तों को पूरा करने के बाद निर्देश;

3. स्वचालित ग्रिड कनेक्शन: वैक्यूम सर्किट ब्रेकर स्वचालित रूप से बंद हो जाता है, इकाई बिजली से जुड़ी होती है ग्रिड, और नियंत्रक स्वचालित रूप से आउटपुट पावर को समायोजित करता है (पावर ग्रिड की लोड मांग के अनुसार)।

4. ऑपरेशन मॉनिटरिंग: ग्रिड से जुड़े पावर और पावर फैक्टर की वास्तविक समय की निगरानी (अंतराल को बनाए रखना)। 0.8-0.9) ओवरकरंट और ओवरवोल्टेज को रोकने के लिए।

3. संचालन निगरानी (ड्यूटी पर समर्पित कर्मियों के साथ 24 घंटे निर्बाध)

• वास्तविक समय की निगरानी: हर 30 मिनट में रिकॉर्ड करें: उच्च वोल्टेज (6kV/10kV±5%), करंट (≤ रेटेड करंट), आवृत्ति (50Hz±0.1Hz), इंजन पानी का तापमान (≤95℃), तेल का दबाव (≥0.2MPa), इन्सुलेशन प्रतिरोध (≥100MΩ);

• एक्सेप्शन हेंडलिंग:

① उच्च-वोल्टेज इन्सुलेशन गिरावट: तुरंत लोड कम करें और मशीन बंद करें, और जनरेटर का निरीक्षण करें वाइंडिंग्स (धूल साफ करें और इन्सुलेशन का परीक्षण करें);

② इंजन का उच्च पानी का तापमान: कूलिंग सिस्टम में स्केल को साफ करें और कूलिंग टॉवर पंखे का निरीक्षण करें।

③ ग्रिड से जुड़े बिजली के उतार-चढ़ाव: पावर ग्रिड डिस्पैचिंग से संपर्क करें, यूनिट के आउटपुट को समायोजित करें, और बचें ग्रिड से वियोग;

• आपातकालीन शटडाउन: "हाई-वोल्टेज शॉर्ट सर्किट", "इंजन भगोड़ा", या "गंभीर तेल रिसाव" की स्थिति में, तुरंत "आपातकालीन शटडाउन" बटन दबाएं (ईंधन बंद करें और हाई-वोल्टेज सर्किट ब्रेकर को डिस्कनेक्ट करें)।

4. शटडाउन ऑपरेशन (हाई-वोल्टेज दुर्घटनाओं और घटक क्षति से बचने के लिए

1. पदानुक्रमित अनलोडिंग: गैर-ग्रिड-कनेक्टेड मॉडल के लिए: धीरे-धीरे लोड को 20% तक कम करें → अनलोड को 0 तक; ग्रिड से जुड़ा हुआ मॉडल: डिस्कनेक्शन के लिए पावर ग्रिड डिस्पैचिंग पर लागू करें → नियंत्रक स्वचालित रूप से लोड को 0 तक कम कर देता है → ग्रिड से जुड़े सर्किट ब्रेकर को डिस्कनेक्ट करें।

2. हाई-वोल्टेज ट्रिपिंग: रखरखाव कर्मी बी हाई-वोल्टेज स्विच कैबिनेट पर काम करता है: "वैक्यूम" खोलें सर्किट ब्रेकर" → "डिस्कनेक्टर" खोलें → "ग्राउंडिंग स्विच" (डिस्चार्ज) बंद करें।

3. शटडाउन और कूलिंग: इंजन को 15 से 20 मिनट तक निष्क्रिय रखें (सिलेंडर ब्लॉक और टर्बोचार्जर को ठंडा करने के लिए), और फिर "शटडाउन" बटन दबाएँ।

4. सुरक्षा बंद करना: ईंधन वाल्व बंद करें (दीर्घकालिक शटडाउन के लिए), नियंत्रक की बिजली आपूर्ति काट दें, उच्च दबाव प्रणाली में किसी भी रिसाव या घटक क्षति की जाँच करें, और ऑपरेशन डेटा (पावर) रिकॉर्ड करें उत्पादन, ईंधन की खपत, दोष)।

सुरक्षा और सुरक्षा (उच्च शक्ति और उच्च वोल्टेज विशिष्टताएँ)

1. स्थापना सुरक्षा (उच्च वोल्टेज और भारी शुल्क विनिर्देश)

• साइट चयन और लेआउट:

① स्थापना क्षेत्र को खुली लपटों (≥15 मीटर) और ज्वलनशील और विस्फोटक वस्तुओं (≥20) से दूर रखा जाना चाहिए मीटर)। हाई-वोल्टेज स्विच कैबिनेट और यूनिट के बीच की दूरी ≥3 मीटर होनी चाहिए। एक सुरक्षा बाड़ (≥1.2 मीटर ऊंचाई में) स्थापित किया जाना चाहिए और "उच्च वोल्टेज खतरा" चिन्ह लटकाया जाना चाहिए।

② जमीन पर भार वहन करने की क्षमता इकाई के वजन के 1.5 गुना से कम नहीं होनी चाहिए (उदाहरण के लिए, के लिए) 20,000 किग्रा इकाई, यह 30,000 किग्रा/㎡ से कम नहीं होनी चाहिए)। एक प्रबलित कंक्रीट नींव (कम से कम मोटाई के साथ)। 500 मिमी से अधिक) को अपनाया जाना चाहिए, और नींव और के बीच स्प्रिंग वाइब्रेशन आइसोलेटर्स स्थापित किए जाने चाहिए इकाई (कंपन संचरण को कम करने के लिए)।

③ हाई-वोल्टेज केबल बिछाना: केबल ट्रेंच (रेत और ईंटों के साथ) का उपयोग करें या गैल्वनाइज्ड स्टील पाइप (दीवार) से गुजरें मोटाई ≥5मिमी), और केबल क्रॉस-सेक्शन से मेल खाते हैं (उदाहरण के लिए, 10kV/2000KW मॉडल के लिए, ≥120mm² तांबे के केबल हैं आवश्यक) यांत्रिक क्षति से बचने के लिए।

• हाई-वोल्टेज सुरक्षा

① यूनिट की ग्राउंडिंग: उच्च-वोल्टेज पक्ष पर ग्राउंडिंग प्रतिरोध ≤10Ω होना चाहिए, और कम-वोल्टेज पर ओर, यह ≤4Ω होना चाहिए। इसे एक स्वतंत्र ग्राउंडिंग ग्रिड (≥5 मीटर की दूरी के साथ) से जोड़ा जाना चाहिए अन्य उपकरणों की ग्राउंडिंग ग्रिड)।

② इन्सुलेशन परीक्षण: स्थापना के बाद, उच्च वोल्टेज के इन्सुलेशन प्रतिरोध का परीक्षण करने के लिए 2500V megohmmeter का उपयोग करें घुमावदार (≥100MΩ). टेस्ट पास करने के बाद ही पावर लगाई जा सकेगी।

③ बिजली संरक्षण: बिजली की छड़ें स्थापित करें (सुरक्षा त्रिज्या ≥ इकाई के आकार का 1.5 गुना) और बिजली बिजली के हमलों से उच्च-वोल्टेज घटकों को होने वाली क्षति को रोकने के लिए अवरोधक (उच्च-वोल्टेज पक्ष पर समानांतर)।

• अग्नि सुरक्षा विन्यास:

①स्थापना क्षेत्र 4 8 किग्रा एबीसी ड्राई पाउडर अग्निशामक यंत्र, 2 CO₂ अग्निशामक यंत्र से सुसज्जित है (विशेष रूप से उच्च दबाव वाले उपकरणों के लिए), और 1 फायर सैंडपिट (≥5m³ की मात्रा के साथ)।

② ईंधन टैंक स्वतंत्र रूप से स्थापित किया गया है (यूनिट से कम से कम 15 मीटर की दूरी पर), एक एंटी-सीपेज पूल से सुसज्जित है (एचडीपीई एंटी-सीपेज झिल्ली से सुसज्जित), और एक तरल स्तर गेज और एक आपातकालीन शट-ऑफ वाल्व से सुसज्जित है।

③ एक अग्नि आपातकालीन प्रतिक्रिया योजना विकसित करें और हर तिमाही में एक बार (पूर्ण भागीदारी के साथ) अग्नि ड्रिल का आयोजन करें संचालन और रखरखाव टीम के)।

2. परिचालन सुरक्षा (उच्च वोल्टेज और भारी शुल्क जोखिम नियंत्रण)

• कार्मिक आवश्यकताएँ:

①ऑपरेटरों के पास "हाई वोल्टेज इलेक्ट्रीशियन सर्टिफिकेट" और "स्पेशल इक्विपमेंट ऑपरेटर सर्टिफिकेट" होना चाहिए (हैवी ड्यूटी यूनिट)", और अपना काम शुरू करने से पहले केचेंग द्वारा 32 घंटे के विशेष प्रशिक्षण के बाद मूल्यांकन पास करें पोस्ट.

② हाई-वोल्टेज ऑपरेशन के लिए दो लोगों के सहयोग की आवश्यकता होती है (एक व्यक्ति संचालन करता है और एक व्यक्ति पर्यवेक्षण करता है)। ऑपरेशन से पहले, "हाई-वोल्टेज ऑपरेशन टिकट" भरें, और यह पुष्टि करने के बाद कि कोई त्रुटि नहीं है, आगे बढ़ें.

③ऑपरेट करते समय, हाई-वोल्टेज इंसुलेटिंग कपड़े, इंसुलेटिंग जूते और इंसुलेटिंग दस्ताने पहनें (एक प्रतिरोधी के साथ) ≥10kV का वोल्टेज स्तर), और इंसुलेटिंग टूल का उपयोग करें (जो वोल्टेज परीक्षण को झेल चुके हैं और सीमा के भीतर हैं) वैधता अवधि).

• ऑपरेटिंग मतभेद:

① बिना लाइसेंस वाले कर्मियों और शराब पीने वालों को हाई-वोल्टेज सिस्टम संचालित करने से प्रतिबंधित किया गया है।

② डिस्कनेक्टर को लोड के नीचे न खींचें (चाप जलने और उपकरण क्षति से बचने के लिए)।

③ उच्च दबाव वाले घटकों को अलग करना या उच्च तापमान वाले हिस्सों (जैसे निकास) को छूना सख्त वर्जित है जब इकाई चालू हो तो पाइप तापमान ≥500℃)।

④ तूफान के दौरान हाई-वोल्टेज संचालन सख्त वर्जित है। हाई-वोल्टेज बिजली की आपूर्ति होनी चाहिए डिस्चार्ज के लिए डिस्कनेक्ट और ग्राउंडेड किया गया।

• आपातकालीन प्रतिक्रिया:

① हाई-वोल्टेज रिसाव: तुरंत "आपातकालीन स्टॉप" बटन दबाएं → इंसुलेटिंग उपकरण लगाएं → एक का उपयोग करें हाई-वोल्टेज स्विच को डिस्कनेक्ट करने के लिए इंसुलेटिंग रॉड → ग्राउंड डिस्चार्ज → रिसाव बिंदु (जैसे केबल) का पता लगाएं क्षति, वाइंडिंग टूटना)।

② ईंधन रिसाव: मशीन बंद करें → ईंधन वाल्व बंद करें → निकास प्रणाली शुरू करें (विस्फोट-रोधी मॉडल) → तेल सोखने वाली रुई और अग्निशमन रेत से साफ करें → रिसाव बिंदु (जैसे फ्लैंज गैस्केट, तेल पाइप) की जाँच करें टूटना)।

③ आग दुर्घटना: मशीन बंद करें → हाई-वोल्टेज बिजली आपूर्ति को डिस्कनेक्ट करें → सूखे पाउडर/CO₂ आग का उपयोग करें आग बुझाने के लिए बुझाने वाले यंत्र → 119 पर कॉल करें → लोगों को बाहर निकालें → आसपास ज्वलनशील पदार्थों को अलग करें।

3. सुरक्षा का रखरखाव (उच्च-वोल्टेज और हेवी-ड्यूटी घटकों के लिए विशेष

• रखरखाव से पहले की तैयारी:

① यूनिट की मुख्य बिजली आपूर्ति को डिस्कनेक्ट करें (हाई-वोल्टेज और लो-वोल्टेज दोनों स्विच खुले हैं), ईंधन बंद करें वाल्व, और एक चेतावनी संकेत लटकाएं जिस पर लिखा हो "रखरखाव के तहत, शुरू न करें"।

② हाई-वोल्टेज सिस्टम के लिए, "ग्राउंडिंग स्विच" बंद करें। यह पुष्टि करने के बाद कि बिजली नहीं है वोल्टेज डिटेक्टर, रखरखाव करें।

③ रखरखाव उपकरण (इन्सुलेटिंग रिंच, हाई-वोल्टेज परीक्षण उपकरण, भारी उठाने वाले उपकरण), स्पेयर तैयार करें हिस्से (केचेंग से मूल उच्च-वोल्टेज घटक, सीलिंग गास्केट), और सुरक्षात्मक उपकरण (इन्सुलेट दस्ताने, चश्मा, सुरक्षा हेलमेट)।

• रखरखाव परिचालन विशिष्टताएँ:

① इंजन रखरखाव: इंजन तेल बदलते समय, एक समर्पित तेल पंप का उपयोग करें (हैवी-ड्यूटी मॉडल में एक बड़ा तेल होता है) मात्रा), और पुराने इंजन ऑयल को निपटान के लिए किसी योग्य संस्थान को सौंप दें। वाल्व क्लीयरेंस को समायोजित करने के लिए, a टॉर्क रिंच (मूल फैक्ट्री मानक टॉर्क के अनुसार) की आवश्यकता है।

② उच्च-वोल्टेज जनरेटर रखरखाव: घुमावदार धूल को साफ करें (0.3 एमपीए पर संपीड़ित हवा का उपयोग करके), इन्सुलेशन का परीक्षण करें प्रतिरोध (≥100MΩ), और उत्तेजना कार्बन ब्रश को बदलें (≤1/3 पहनें)।

③ हाई-वोल्टेज स्विच कैबिनेट का रखरखाव: वैक्यूम सर्किट ब्रेकरों के संपर्कों को साफ करें (उन्हें महीन रेत से साफ करें) सैंडपेपर और प्रवाहकीय पेस्ट लगाएं), और रिले सुरक्षा उपकरणों को कैलिब्रेट करें (जैसे कि ओवरकरंट सेटिंग और)। ट्रिपिंग का समय)।

• व्यावसायिक रखरखाव

① जटिल रखरखाव जैसे इंजन गहराई निरीक्षण (सिलेंडर दबाव, इंजेक्टर परमाणुकरण), उच्च वोल्टेज जनरेटर इन्सुलेशन मरम्मत, और ग्रिड कनेक्शन सिस्टम अंशांकन केचेंग द्वारा साइट पर किया जाना चाहिए बिक्री उपरांत इंजीनियर (हाई-वोल्टेज प्रमाणित) (वर्ष में एक बार, निःशुल्क सेवा)।

②रखरखाव के बाद, एक "लोड परीक्षण" (रेटेड पावर का 80% तक लोड करना और 2 घंटे तक चलाना) आयोजित किया जाना चाहिए। केवल तभी जब मॉनिटरिंग पैरामीटर सामान्य हों और हाई-वोल्टेज इन्सुलेशन योग्य हो, इसे डाला जा सकता है ऑपरेशन.

रखरखाव साइकिल तालिका (उच्च शक्ति के लिए)
