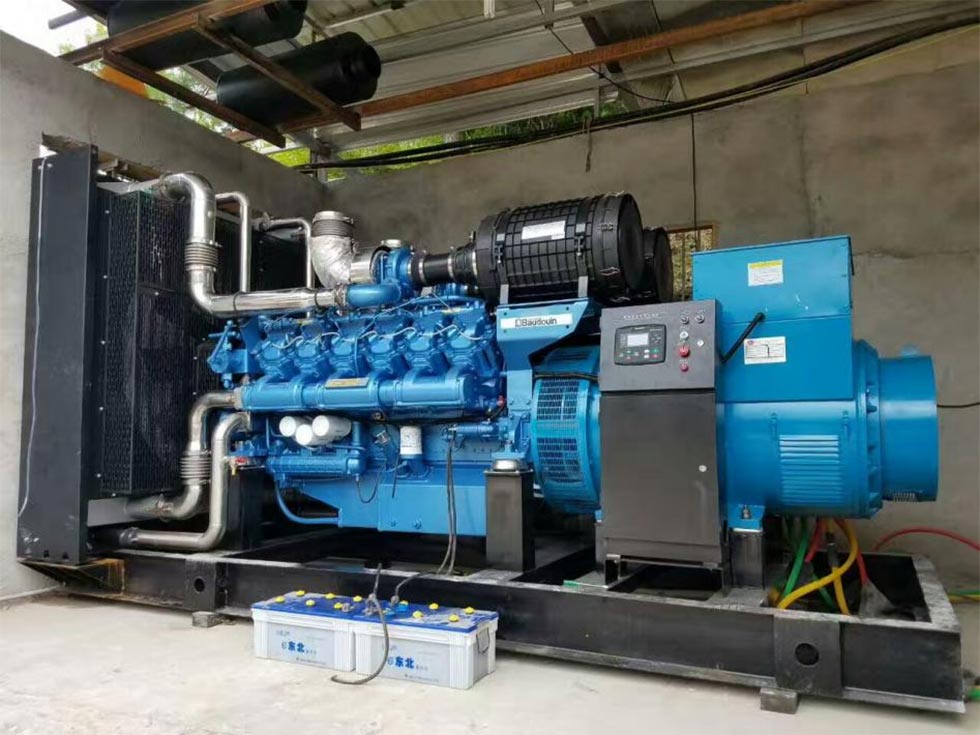

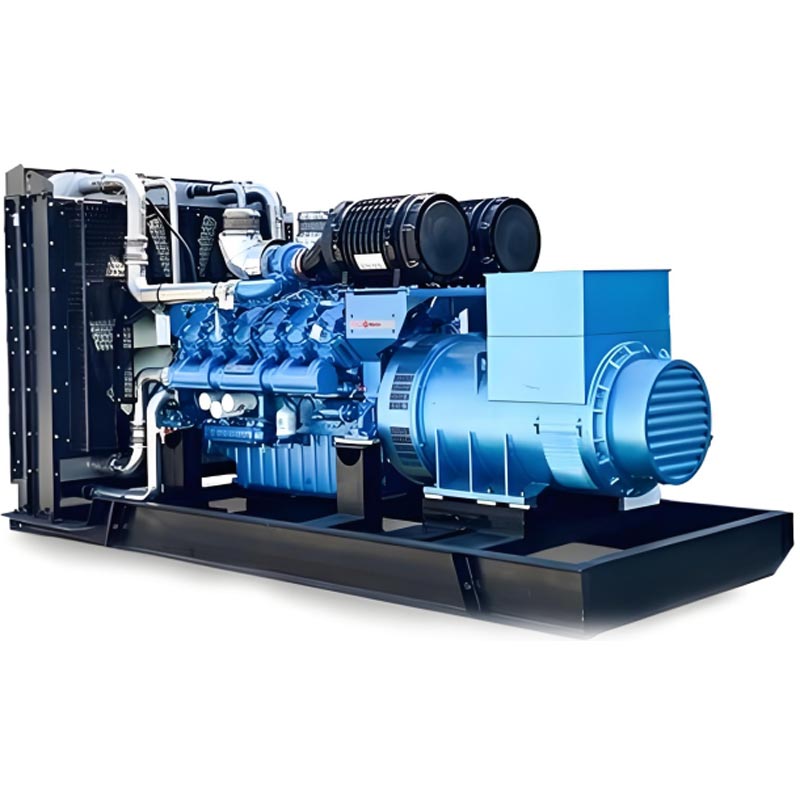

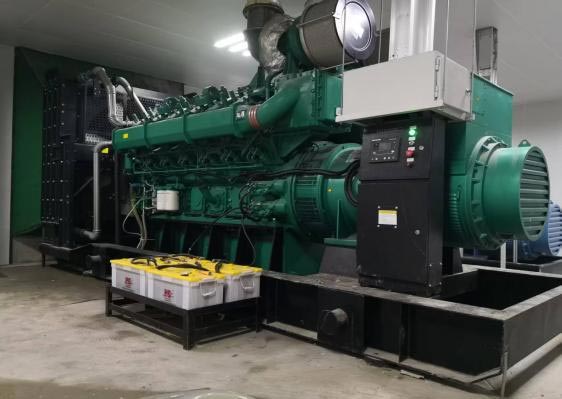

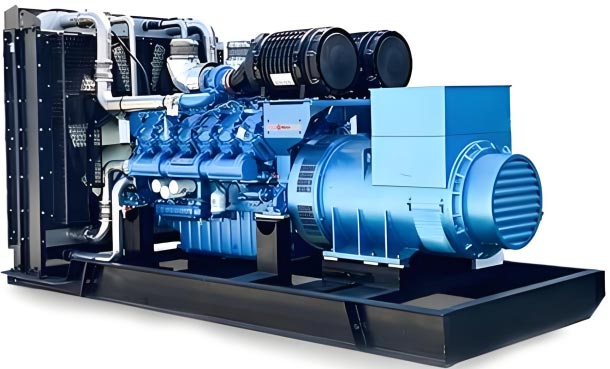

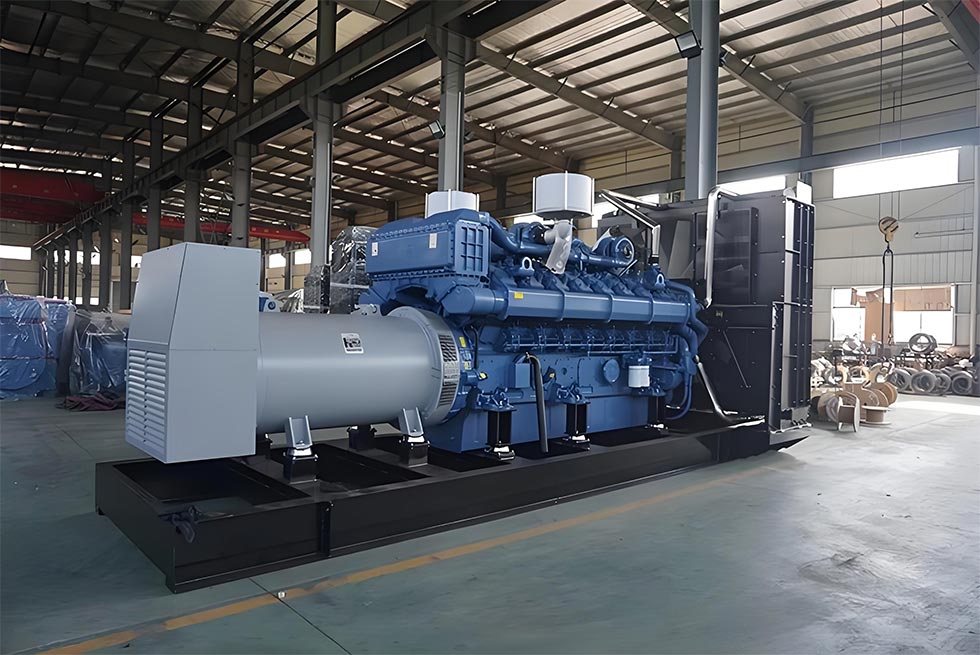

हैवी ड्यूटी डीजल जेनरेटर सेट

चीन में बने केचेंग हेवी ड्यूटी डीजल जनरेटर सेट उच्च-लोड के लिए विश्वसनीय बिजली आपूर्ति समाधान प्रदान कर सकते हैं खदानें, बड़े उद्योग या डेटा केंद्र जैसे परिदृश्य। इकाइयों की यह श्रृंखला युचाई के हेवी-ड्यूटी इंजनों को अपनाती है, वीचाई, कमिंस और अन्य ब्रांड पावर कोर के रूप में, कुशल जनरेटर और बुद्धिमान नियंत्रण प्रणालियों के साथ संयुक्त हैं। वे भारी भार के प्रभावों का सामना कर सकते हैं और मल्टी-यूनिट समानांतर संचालन का समर्थन कर सकते हैं, निरंतर संचालन के लिए अनुकूल हो सकते हैं कठोर कार्य परिस्थितियाँ। उत्पाद 300 से 2000 किलोवाट तक अनुकूलित बिजली का समर्थन करता है और प्रदान कर सकता है को पूरा करने के लिए विशेष कॉन्फ़िगरेशन जैसे हाई-वोल्टेज आउटपुट, विस्फोट-प्रूफ डिज़ाइन या कंटेनरीकृत एकीकरण विभिन्न साइटों की विशिष्ट तकनीकी आवश्यकताएँ। इकाई प्रासंगिक राष्ट्रीय मानकों और इसके मूल का अनुपालन करती है घटक दो साल तक की गुणवत्ता की गारंटी देते हैं। बड़े पैमाने की परियोजनाओं को हासिल करने के लिए यह एक विश्वसनीय विकल्प है सुरक्षित, स्थिर और कुशल बिजली आपूर्ति।

अनुप्रयोग परिदृश्य (हेवी-ड्यूटी इकाइयों के लिए विशेष अनुकूलन)

1. बड़े पैमाने पर औद्योगिक विनिर्माण परिदृश्य

• लागू परिदृश्य: ऑटोमोटिव वाहन निर्माता (स्टैम्पिंग उत्पादन लाइनें, वेल्डिंग रोबोट), धातुकर्म संयंत्र (स्टील निर्माण के लिए ब्लास्ट फर्नेस पंखे, स्टील रोलिंग उपकरण), रासायनिक औद्योगिक पार्क (बड़ी प्रतिक्रिया)। बर्तन, परिसंचारी जल पंप)

• कोर वैल्यू: रेटेड स्टार्टिंग करंट का 3 गुना झेलना (हेवी-ड्यूटी मोटर उपकरण के साथ संगत), रोकना इकाई को बाहर जाने से; 24-घंटे निरंतर पूर्ण-लोड ऑपरेशन का समर्थन करता है (वार्षिक संचालन समय ≥ 8,000 घंटे), यह सुनिश्चित करना कि औद्योगिक उत्पादन लाइनें बाधित न हों। इसे फ़ैक्टरी डीसीएस सिस्टम से जोड़ा जा सकता है "आवश्यकतानुसार लोड समायोजन" प्राप्त करें और ऊर्जा बर्बादी को कम करें।

2. खनन और संसाधन विकास परिदृश्य

• लागू परिदृश्य: खुले गड्ढे वाली खदानें (खनन क्रशर, खनन ट्रकों के लिए चार्जिंग सिस्टम), भूमिगत कोयला खदानें (वेंटिलेटर, जल निकासी पंप, विस्फोट-प्रूफ प्रकार आवश्यक), अलौह धातु खदानें (खनिज प्रसंस्करण उपकरण, गलाने की भट्टियाँ)

• मुख्य मूल्य: विस्फोट रोधी डिज़ाइन (Ex dⅡB T4) को अपनाना, ज्वलनशील और विस्फोटक वातावरण के लिए उपयुक्त खदानें; शरीर उच्च शक्ति वाले मैंगनीज स्टील (प्रभाव प्रतिरोधी और संक्षारण प्रतिरोधी) से बना है, जो सक्षम है खदान की धूल और कंपन की कठोर कार्य स्थितियों को सहन करना। ईंधन तेल के बीच दोहरे ईंधन स्विचिंग का समर्थन करता है और भारी तेल (वैकल्पिक), दूरस्थ खदानों में ईंधन परिवहन की लागत को कम करता है।

3. बड़े पैमाने पर डेटा केंद्र और ऊर्जा आधार

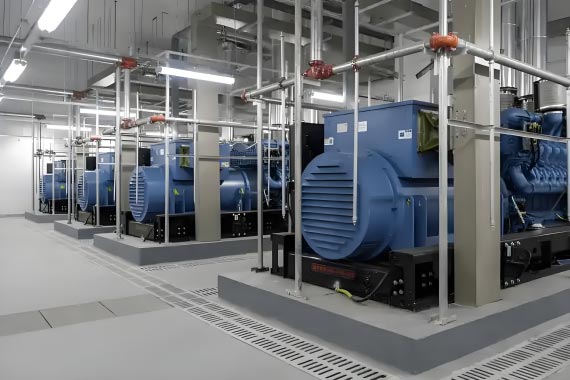

• लागू परिदृश्य: अत्यधिक बड़े डेटा केंद्र (सर्वर क्लस्टर के लिए बैकअप पावर, जिसके लिए 10kV हाई-वोल्टेज की आवश्यकता होती है) आउटपुट), फोटोवोल्टिक/पवन फार्म (ऊर्जा भंडारण के लिए बैकअप पावर, रुक-रुक कर बिजली उत्पादन की भरपाई करना)। अंतराल), गैस पावर स्टेशन (पीक शेविंग बैकअप इकाइयाँ)

• कोर वैल्यू: हाई-वोल्टेज आउटपुट मॉडल (6kV/10kV) हाई-वोल्टेज बिजली वितरण प्रणाली के साथ संगत है डेटा केंद्रों की संख्या, स्टेप-डाउन घाटे को कम करना। उच्च शक्ति गुणवत्ता (वोल्टेज विरूपण दर ≤2%, आवृत्ति स्थिरता ≤±0.1Hz), सटीक सर्वर उपकरण की सुरक्षा; कई इकाइयों (जैसे पांच 400 किलोवाट) के समानांतर कनेक्शन का समर्थन करता है डेटा केंद्रों की विस्तार आवश्यकताओं को पूरा करने के लिए मिलकर काम करने वाली इकाइयाँ)।

4. बड़े पैमाने पर बुनियादी ढाँचा और परिवहन केंद्र

• लागू परिदृश्य: राजमार्ग सेवा क्षेत्र (बड़े चार्जिंग पाइल्स, हीटिंग सिस्टम), पोर्ट टर्मिनल (कंटेनर)। क्रेन, लोडिंग और अनलोडिंग उपकरण), रेलवे हब (उच्च गति के लिए आपातकालीन बिजली आपूर्ति और सिग्नल सिस्टम)। रेलवे स्टेशन), क्रॉस-सी ब्रिज (ब्रिज लाइटिंग, मॉनिटरिंग सिस्टम)

• मूल मूल्य: "लगातार स्टार्ट-स्टॉप + उतार-चढ़ाव वाले भार" के लिए प्रतिरोधी (जैसे कि क्वे क्रेन का रुक-रुक कर संचालन), यूनिट की प्रतिक्रिया गति ≤1 सेकंड है; यह कंटेनरीकृत एकीकरण (ध्वनि इन्सुलेशन, गर्मी सहित) को अपनाता है अपव्यय और ईंधन टैंक), जो बुनियादी ढांचे साइटों पर तेजी से तैनाती के लिए उपयुक्त है। में ऑपरेशन का समर्थन करता है कठोर वातावरण (-30℃ से 50℃), दूरस्थ बुनियादी ढांचा परियोजनाओं के लिए बिजली आपूर्ति सुनिश्चित करना।

5. नगरपालिका और सार्वजनिक आपातकालीन परिदृश्य

• लागू परिदृश्य: शहरी आपातकालीन बचाव (भूकंप जैसी बड़ी आपदाओं के बाद अस्थायी बिजली आपूर्ति)। और बाढ़), शहरी सीवेज उपचार संयंत्र (बड़े वातन टैंक, कीचड़ उपचार उपकरण), बड़े खेल स्थल (घटनाओं के लिए मुख्य और बैकअप बिजली आपूर्ति, जिसके लिए उच्च विश्वसनीयता की आवश्यकता होती है)

• मुख्य मूल्य: बड़ी क्षमता वाला ईंधन टैंक (1000-5000L) + बाहरी ईंधन स्रोत इंटरफ़ेस, निरंतर समर्थन 72 घंटे तक ऑपरेशन (आपातकालीन बचाव में बार-बार ईंधन भरने की आवश्यकता नहीं); तीव्र तैनाती क्षमता (कंटेनरीकृत मॉडल को आगमन के 6 घंटे के भीतर उपयोग में लाया जा सकता है); नगर निगम आपातकालीन मंच के साथ लिंक करें इकाइयों की स्थिति की दूर से निगरानी करें और आपातकालीन प्रतिक्रिया की दक्षता बढ़ाएँ।

उत्पाद लाभ (हेवी-ड्यूटी परिदृश्यों में मुख्य प्रतिस्पर्धात्मकता)

तकनीकी पैरामीटर (हैवी-ड्यूटी मॉडल 300-2000kW उपखंड)

तकनीकी विशेषताएं (हेवी-ड्यूटी इकाइयों के लिए अनुकूलित डिज़ाइन)

1. उन्नत विद्युत व्यवस्था

• इंजन अनुकूलन: युचाई YC6K (300-800kW), वीचाई WP15 (800-1500kW), और से हेवी-ड्यूटी इंजन का चयन करें कमिंस QSK60 (1500-2000kW), और अपनाएं: ① प्रबलित पिस्टन (पहनने के लिए प्रतिरोधी मिश्र धातु + क्रोम चढ़ाना परत, विस्तार) सेवा जीवन 50%); ② टर्बोचार्ज्ड इंटरकूलिंग सिस्टम (सेवन वायु तापमान 40 ℃ से कम, अंतर्ग्रहण वायु मात्रा 30% की वृद्धि); ③ उच्च दबाव आम रेल इंजेक्शन (2000बार के दबाव के साथ, अधिक पूर्ण दहन और ए) ईंधन की खपत में 5% की कमी) हेवी-ड्यूटी इकाइयों की "उच्च शक्ति और उच्च भार" आवश्यकताओं के लिए उपयुक्त है।

• जनरेटर तकनीक: ब्रशलेस सेल्फ-एक्साइटेड सिंक्रोनस जनरेटर को अपनाया जाता है (हाई-वोल्टेज मॉडल से सुसज्जित है)। एपॉक्सी ग्लास क्लॉथ ट्यूब इन्सुलेशन, तापमान प्रतिरोध ग्रेड एच), वोल्टेज विनियमन दर ≤±0.5%, शॉर्ट-सर्किट ≥2 सेकंड का समय झेलें (भारी भार के तहत शॉर्ट-सर्किट क्षति से बचने के लिए)। उच्च-वोल्टेज मॉडल (6kV/10kV) हैं उच्च-वोल्टेज स्विच कैबिनेट (वैक्यूम सर्किट ब्रेकर और रिले सुरक्षा सहित) से सुसज्जित, जो अनुपालन करते हैं जीबी/टी 13540 मानक के साथ और औद्योगिक उच्च-वोल्टेज बिजली वितरण प्रणालियों के साथ सीधे संगत हैं।

2. हेवी-ड्यूटी संरचना पर्यावरण के अनुकूल होती है

• उच्च शक्ति वाली बॉडी: बॉडी फ्रेम को 16Mn मैंगनीज स्टील (तन्य शक्ति ≥510MPa) से वेल्ड किया गया है, और सतह जिंक + एंटी-जंग पेंट (एंटी-रस्ट ग्रेड ≥10) का छिड़काव किया जाता है, जो प्रभाव, कंपन और का सामना कर सकता है खनन और बुनियादी ढाँचे के परिदृश्य में क्षरण। विस्फोट रोधी मॉडल के सभी विद्युत घटक इसे अपनाते हैं Ex dⅡB T4 का विस्फोट रोधी ग्रेड। बायोगैस पाइपलाइन 304 स्टेनलेस स्टील (दीवार की मोटाई ≥3मिमी) से बनी है, ज्वलनशील और विस्फोटक वातावरण के लिए उपयुक्त।

• चरम पर्यावरण अनुकूलन: अनुकूलित शीतलन प्रणाली (दोहरी परिसंचरण जल शीतलन + मजबूर वायु शीतलन), 50℃ तक उच्च तापमान पर पूर्ण-लोड संचालन में सक्षम (कूलिंग टॉवर का स्वतंत्र ताप अपव्यय); इसे -30 ℃ के कम तापमान पर शुरू किया जा सकता है (तेल प्रीहीटर, शीतलक की "तीन-प्रीहीटिंग" प्रणाली से सुसज्जित) प्रीहीटर और ईंधन हीटर)। धूल-रोधी डिज़ाइन (एयर फ़िल्टर तीन-चरण निस्पंदन को अपनाता है: मोटे निस्पंदन + बारीक निस्पंदन + उच्च दक्षता निस्पंदन, 1μm की निस्पंदन सटीकता के साथ), उच्च-धूल कार्य के लिए उपयुक्त खदानों में स्थितियाँ.

3. बुद्धिमान हेवी-ड्यूटी नियंत्रण प्रणाली

• KCPLC-05 समर्पित नियंत्रक:

① मल्टी-यूनिट समानांतर नियंत्रण: ≤5% के लोड संतुलन विचलन के साथ 8 इकाइयों के समानांतर संचालन का समर्थन करता है (के लिए) उदाहरण के लिए, जब 5 400kW इकाइयों का कुल भार 2000kW है, तो एक इकाई का भार विचलन ≤10kW है), जो है बड़े पैमाने पर औद्योगिक विस्तार आवश्यकताओं के लिए उपयुक्त।

② अधिभार संरक्षण: जब लोड रेटेड पावर का ≥110% पाया जाता है, तो यह स्वचालित रूप से कम हो जाएगा लोड (अधिभार क्षति को रोकने के लिए)। जब लोड में अचानक परिवर्तन ≥30% हो, तो ईंधन आपूर्ति (प्रतिक्रिया) को तुरंत समायोजित करें गति में उतार-चढ़ाव से बचने के लिए समय ≤0.5 सेकंड)।

③ औद्योगिक लिंकेज: मॉडबस/आरबीयूएस प्रोटोकॉल का समर्थन करता है, फैक्ट्री डीसीएस सिस्टम और नगरपालिका से जोड़ा जा सकता है "रिमोट स्टार्ट और स्टॉप, पैरामीटर मॉनिटरिंग और फॉल्ट पुश" प्राप्त करने के लिए आपातकालीन प्लेटफ़ॉर्म उपयुक्त हैं अप्राप्य परिदृश्य.

• रिमोट संचालन और रखरखाव प्लेटफ़ॉर्म: "केचेंग इलेक्ट्रिक हेवी-ड्यूटी संचालन और रखरखाव के माध्यम से प्लेटफ़ॉर्म", निम्नलिखित हासिल किया गया है: ① वास्तविक समय की निगरानी (वोल्टेज, करंट, ईंधन जैसे 30 से अधिक पैरामीटर) खपत, पानी का तापमान, आदि); ② दोष निदान (स्वचालित रूप से 200 से अधिक प्रकार के दोषों की पहचान करें जैसे "उच्च पानी का तापमान" और "कम तेल का दबाव", और पुश समाधान); ③ संचालन और रखरखाव अनुस्मारक (परिचालन घंटों के आधार पर स्वचालित रूप से रखरखाव सूचनाएं पुश करें), संचालन की कठिनाई को कम करना और हेवी-ड्यूटी इकाइयों के लिए रखरखाव।

4. लंबी बैटरी लाइफ और सुरक्षा डिज़ाइन

• ईंधन और रेंज: 1000-5000L की बड़ी क्षमता वाले ईंधन टैंक से सुसज्जित (304 स्टेनलेस स्टील से बना, जंग रोधी), यह 48-72 घंटों तक फुल-लोड ऑपरेशन का समर्थन करता है। अनुकूलन योग्य भारी तेल ईंधन प्रणाली (संगत)। चिपचिपापन ≤180cSt के साथ भारी तेल के साथ), कम करने के लिए भारी तेल हीटिंग, निस्पंदन और संदेश देने वाले मॉड्यूल से सुसज्जित दूरस्थ औद्योगिक परिदृश्यों में ईंधन की लागत; बाहरी तेल स्रोत इंटरफ़ेस (DN50 निकला हुआ किनारा), के साथ कनेक्शन का समर्थन असीमित सहनशक्ति प्राप्त करने के लिए बड़े तेल भंडारण टैंक।

• सुरक्षा सुरक्षा: "ओवरलोड, शॉर्ट सर्किट, ओवरवॉल्टेज, सहित सुरक्षा की 8 परतों से सुसज्जित" अंडरवोल्टेज, उच्च पानी का तापमान, कम तेल का दबाव, ओवरस्पीड, और गैस रिसाव (विस्फोट-प्रूफ मॉडल)", कोई भी पैरामीटर मानक से अधिक होने पर मशीन तुरंत बंद हो जाएगी और अलार्म बजाएगी। हाई-वोल्टेज मॉडल "एंटी-आइलैंडिंग प्रोटेक्शन, ओवरकरंट प्रोटेक्शन और ग्राउंडिंग प्रोटेक्शन" से लैस है उच्च-वोल्टेज वितरण के लिए सुरक्षा मानक। ईंधन प्रणाली एक आपातकालीन शट-ऑफ वाल्व से सुसज्जित है (जो आग लगने की स्थिति में स्वचालित रूप से बंद हो जाता है) और धूम्रपान अलार्म से जुड़ा हुआ है।

5. सुविधाजनक तैनाती और रखरखाव

• एकीकृत डिज़ाइन: बड़े और हेवी-ड्यूटी मॉडल कंटेनरीकृत एकीकरण को अपनाते हैं (आयाम सड़क के अनुरूप होते हैं परिवहन मानकों और फ्लैटबेड ट्रकों द्वारा ले जाया जा सकता है), एकीकृत जनरेटर सेट, ईंधन टैंक के साथ, शीतलन प्रणालियाँ, और अंदर नियंत्रण प्रणालियाँ। आगमन के बाद, उन्हें केवल केबल जोड़कर उपयोग में लाया जा सकता है ईंधन पाइप (तैनाती समय ≤6 घंटे)। "मॉड्यूलर डिज़ाइन" का समर्थन करता है (इंजन, जनरेटर और नियंत्रण प्रणाली हो सकती है अलग से अलग किया गया), भारी घटकों के रखरखाव और प्रतिस्थापन की सुविधा प्रदान करता है।

• रखरखाव अनुकूलन: बड़ी तेल क्षमता (300-800 किलोवाट की क्षमता वाले मॉडल के लिए, तेल क्षमता है 50-100 लीटर, और तेल परिवर्तन चक्र 1000 घंटे है, जो सामान्य हेवी-ड्यूटी इकाइयों की तुलना में 20% लंबा है)। द कमजोर हिस्से (फ़िल्टर, बेल्ट) मानकीकृत डिज़ाइन (वीचाई के मूल कारखानों के साथ संगत) को अपनाते हैं कमिंस), और स्थानीय स्तर पर खरीदा जा सकता है। धड़ को रखरखाव के लिए स्थान (चौड़ाई ≥1.5 मीटर) के साथ आरक्षित किया गया है बड़े रखरखाव उपकरणों के संचालन को सुविधाजनक बनाना।

उपयोग विधि (हेवी-ड्यूटी इकाइयों के लिए मानक संचालन)

1. प्री-स्टार्टअप निरीक्षण (पेशेवर संचालन और रखरखाव कर्मियों द्वारा किया गया, 30 मिनट के भीतर पूरा किया गया)

2. स्टार्टअप ऑपरेशन (लो-वोल्टेज और हाई-वोल्टेज मॉडल में उपलब्ध, दो लोगों के बीच सहयोग की आवश्यकता है)

(1)लो-वोल्टेज मॉडल (380V/660V)

1. प्रीहीटिंग स्टार्ट-अप: कंट्रोलर को "मैन्युअल" मोड पर स्विच करें और "थ्री प्रीहीटिंग" सिस्टम (इंजन ऑयल) शुरू करें पहले से गरम करना, शीतलक को पहले से गरम करना, ईंधन को पहले से गरम करना)। कम तापमान वाले वातावरण में 30 से 60 मिनट तक पहले से गरम कर लें (इंजन तेल तापमान ≥20℃).

2. यूनिट शुरू करें: "स्टार्ट" बटन दबाएं, घूर्णी गति का निरीक्षण करें (धीरे-धीरे 1500r/मिनट तक बढ़ाएं), तेल दबाव (≥0.3MPa), और पानी का तापमान (धीरे-धीरे 70℃ तक बढ़ जाता है)। पैरामीटर स्थिर होने के बाद (लगभग 5 से 10 मिनट), जनरेटर आउटपुट स्विच बंद करें।

3. लोडिंग प्रक्रिया: "औद्योगिक लोड प्राथमिकता" (प्रथम कोर उपकरण जैसे) के अनुसार चरणों में लोड करें क्रशर/रिएक्टर, फिर सहायक उपकरण)। प्रारंभिक लोडिंग रेटेड पावर के 50% से अधिक नहीं होनी चाहिए। के बाद 30 मिनट तक चलाना, धीरे-धीरे पूर्ण लोड तक बढ़ाना (एकल लोडिंग 20% से अधिक नहीं होनी चाहिए)।

(2) उच्च-वोल्टेज मॉडल (6केवी/10केवी)

1. हाई-वोल्टेज तैयारी: रखरखाव कर्मी ए हाई-वोल्टेज स्विच कैबिनेट की जांच करता है (यह पुष्टि करता है कि "ग्राउंडिंग स्विच" डिस्कनेक्ट हो गया है और "सर्किट ब्रेकर" खुला है), और रखरखाव कर्मी बी शुरू करता है नियंत्रक सिरे पर पहले से गरम करना।

2. यूनिट स्टार्टअप: लो-वोल्टेज मॉडल के समान स्टार्टअप प्रक्रिया का पालन करें। पैरामीटर स्थिर होने के बाद, रखरखाव कर्मी ए हाई-वोल्टेज स्विच कैबिनेट पर काम करते हैं: "डिस्कनेक्टर" को बंद करें → "सर्किट" को बंद करें ब्रेकर" → हाई-वोल्टेज वोल्टमीटर (6kV±5%/10kV±5%) का निरीक्षण करें।

3. ग्रिड कनेक्शन ऑपरेशन (यदि आवश्यक हो): नियंत्रक पर "ग्रिड कनेक्शन" बटन के माध्यम से, चरण और मुख्य बिजली की आवृत्ति का स्वचालित रूप से पता लगाया जाता है। जब चरण अंतर ≤5° होता है, तो ग्रिड कनेक्शन होता है स्वचालित रूप से किया गया. ग्रिड कनेक्शन के बाद, लोड धीरे-धीरे लोड किया जाता है (लोड दर ≤80%)।

3. संचालन निगरानी (24 घंटे निर्बाध निगरानी)

• वास्तविक समय की निगरानी: प्रति घंटे एक बार प्रमुख पैरामीटर रिकॉर्ड करें: वोल्टेज (380V±5%/6kV±5%), करंट (≤ रेटेड करंट), आवृत्ति (50Hz±0.1Hz), पानी का तापमान (≤95℃), तेल का दबाव (≥0.2MPa), ईंधन खपत दर (विचलन ≤5% डिज़ाइन मूल्य);

• रिमोट मॉनिटरिंग: "केचेंग हेवी ड्यूटी ऑपरेशन और रखरखाव" के माध्यम से यूनिट की स्थिति की जांच करें प्लेटफ़ॉर्म", पैरामीटर थ्रेशोल्ड अलार्म सेट करें (जैसे अलार्म जब पानी का तापमान ≥98℃), तुरंत लोड कम करें और अलार्म बजने पर बंद करें और समस्या निवारण करें।

• लोड प्रबंधन: जब औद्योगिक भार में बहुत अधिक उतार-चढ़ाव होता है (जैसे कि खदान क्रशर के रुक-रुक कर संचालन के दौरान), लोड में अचानक वृद्धि या कमी को रोकने के लिए समर्पित कर्मियों को ड्यूटी पर नियुक्त करें (एकल लोड परिवर्तन ≤30%), और यदि आवश्यक हो तो मैन्युअल रूप से लोड कम करें।

4. शटडाउन ऑपरेशन (सामान्य शटडाउन/आपातकालीन शटडाउन में विभाजित)

(1) सामान्य शटडाउन

1. पदानुक्रमित उतराई: पहले सहायक उपकरण बंद करें → फिर मुख्य उपकरण बंद करें → लोड 0 पर गिरता है;

2. लो-वोल्टेज मॉडल: जनरेटर आउटपुट स्विच को डिस्कनेक्ट करें → इंजन को 5-10 मिनट तक नो-लोड चलाएं (ठंडा करने के लिए) इंजन) → "स्टॉप" बटन दबाएँ।

3. उच्च-वोल्टेज मॉडल: रखरखाव कर्मी ए "सर्किट ब्रेकर" खोलता है → "डिस्कनेक्टर" खोलता है → बंद करता है हाई-वोल्टेज स्विच कैबिनेट में "ग्राउंडिंग स्विच", जबकि रखरखाव कर्मी बी मशीन को रोक देता है नियंत्रक अंत.

4. सुरक्षा बंद करना: ईंधन वाल्व बंद करें (दीर्घकालिक शटडाउन के लिए), नियंत्रक की बिजली आपूर्ति काट दें, यूनिट में किसी भी रिसाव या घटक क्षति की जाँच करें, और ऑपरेशन डेटा रिकॉर्ड करें।

(2) आपातकालीन शटडाउन (गलती या खतरे की स्थिति में)

1. यूनिट के "आपातकालीन स्टॉप" बटन को तुरंत दबाएं (ईंधन आपूर्ति बंद करें और आउटपुट डिस्कनेक्ट करें)। स्विच);

2. उच्च-वोल्टेज मॉडल के लिए, "सर्किट ब्रेकर" को एक साथ खोलना और "ग्राउंडिंग" को बंद करना आवश्यक है स्विच" हाई-वोल्टेज स्विच कैबिनेट में।

3. समस्या निवारण (जैसे उच्च पानी का तापमान → शीतलन प्रणाली की जाँच करें, गैस रिसाव → निकास प्रारंभ करें)। केवल दोष समाप्त होने के बाद पुनः आरंभ करें।

सुरक्षा और संरक्षण (भारी मशीनरी इकाइयों का उच्च जोखिम नियंत्रण)

1. स्थापना सुरक्षा (औद्योगिक सुरक्षा मानकों के अनुपालन में)

• साइट चयन और लेआउट:

① स्थापना क्षेत्र खुली लौ स्रोतों (≥20 मीटर) और घनी आबादी वाले क्षेत्रों (≥50) से दूर होना चाहिए मीटर)। ज़मीन पर भार वहन करने की क्षमता इकाई के वजन का ≥ 1.5 गुना होनी चाहिए (उदाहरण के लिए, 20,000 किग्रा के लिए) इकाई, यह ≥ 30,000 किग्रा/㎡ होना चाहिए, एक प्रबलित कंक्रीट नींव और ≥500 मिमी की मोटाई के साथ)।

② हाई-वोल्टेज मॉडल की स्थापना को GB 50060 "3-110kV हाई-वोल्टेज के डिजाइन के लिए कोड का अनुपालन करना होगा स्विचगियर इंस्टालेशन"। हाई-वोल्टेज स्विच कैबिनेट और यूनिट के बीच की दूरी कम से कम होनी चाहिए 2 मीटर. एक सुरक्षा बाड़ (जिसकी ऊंचाई 1.2 मीटर से कम न हो) स्थापित की जानी चाहिए, और "हाई वोल्टेज खतरा" होना चाहिए। चिन्ह लटका देना चाहिए.

③ विस्फोट रोधी मॉडलों के स्थापना क्षेत्र में अच्छा वेंटिलेशन होना चाहिए (प्रति घंटे वेंटिलेशन की मात्रा के साथ)। इकाई के आयतन से कम से कम 30 गुना), और गैस रिसाव अलार्म (नहीं की संवेदनशीलता के साथ) से सुसज्जित होना चाहिए 0.1% वीओएल से अधिक), जिसे निकास प्रणाली से जोड़ा जाना चाहिए।

• विद्युत सुरक्षा:

① लो-वोल्टेज मॉडल का ग्राउंडिंग प्रतिरोध ≤4Ω है (गैल्वेनाइज्ड फ्लैट स्टील का उपयोग करके, ग्राउंडिंग इलेक्ट्रोड गहराई ≥2.5 मीटर, मात्रा ≥2 टुकड़े)। उच्च-वोल्टेज मॉडल का ग्राउंडिंग प्रतिरोध ≤10Ω (स्वतंत्र ग्राउंडिंग) है ग्रिड, लो-वोल्टेज ग्राउंडिंग ग्रिड से ≥5 मीटर की दूरी के साथ)।

② हाई-वोल्टेज केबल को केबल खाइयों (रेत और ईंटों के साथ) या गैल्वनाइज्ड स्टील पाइप के माध्यम से बिछाया जाना चाहिए यांत्रिक क्षति को रोकें. केबल के क्रॉस-सेक्शनल क्षेत्र का मिलान किया जाना चाहिए (उदाहरण के लिए, 1000kW/10kV के लिए) मॉडलों के लिए, ≥70mm² की तांबे की केबल की आवश्यकता होती है)।

③ यह अनुकूलित करने के लिए एक बिजली संरक्षण प्रणाली (लाइटनिंग अरेस्टर, लाइटनिंग अरेस्टर) से सुसज्जित है खुले गड्ढे वाली खदानों और बुनियादी ढांचे के निर्माण परिदृश्यों में बार-बार बिजली गिरने का वातावरण।

• अग्नि सुरक्षा विन्यास:

① स्थापना क्षेत्र 4 8 किलो एबीसी शुष्क पाउडर अग्निशामक यंत्रों से सुसज्जित है (5 मीटर से अधिक दूर नहीं) यूनिट), 1 फायर सैंडपिट (2 क्यूबिक मीटर से कम की मात्रा के साथ), और 1 फायर होज़ (कम से कम 2 क्यूबिक मीटर की लंबाई के साथ) 20 मीटर से अधिक)।

② ईंधन टैंक स्वतंत्र रूप से स्थापित किया गया है (यूनिट से कम से कम 10 मीटर की दूरी पर), एक एंटी-सीपेज पूल से सुसज्जित है (एचडीपीई एंटी-सीपेज झिल्ली से सुसज्जित), और एक तरल स्तर गेज और एक आपातकालीन शट-ऑफ वाल्व से सुसज्जित है।

③ एक अग्नि आपातकालीन प्रतिक्रिया योजना विकसित करें और प्रत्येक तिमाही में एक बार अग्नि ड्रिल का आयोजन करें (जिनकी भागीदारी के साथ)। संचालन और रखरखाव कर्मियों को आग बुझाने और निकासी प्रक्रियाओं में महारत हासिल करने के लिए)।

2. परिचालन सुरक्षा (प्रमाणपत्र वाले पेशेवर कर्मी ड्यूटी पर हैं)

• कार्मिक आवश्यकताएँ:

① ऑपरेटरों के पास "उच्च वोल्टेज इलेक्ट्रीशियन प्रमाणपत्र" और "विशेष उपकरण ऑपरेटर प्रमाणपत्र" होना चाहिए (हैवी-ड्यूटी इकाइयों के लिए विशेष), और केचेंग द्वारा प्रदान किए गए विशेष प्रशिक्षण (16 घंटे) का मूल्यांकन पास करें अपना पद ग्रहण करने से पहले विद्युत शक्ति।

② बिना लाइसेंस वाले कर्मियों या शराब पीने वाले लोगों के लिए यूनिट संचालित करना सख्त वर्जित है। हाई-वोल्टेज ऑपरेशन के लिए दो लोगों के सहयोग की आवश्यकता होती है (एक व्यक्ति संचालन करता है और दूसरा पर्यवेक्षण करता है)। पहले ऑपरेशन, सुनिश्चित करें कि "ऑपरेशन टिकट" सही है।

③ संचालन करते समय, हाई-वोल्टेज इंसुलेटिंग कपड़े, इंसुलेटिंग जूते और इंसुलेटिंग दस्ताने पहनें (एक प्रतिरोधी के साथ) ≥10kV का वोल्टेज स्तर), और इंसुलेटिंग टूल का उपयोग करें (जो वोल्टेज परीक्षण को झेल चुके हैं)।

• ऑपरेटिंग मतभेद:

① जब यूनिट चालू हो, तो हाई-वोल्टेज स्विच कैबिनेट खोलना, अलग करना सख्त वर्जित है विस्फोट रोधी घटक, या उच्च तापमान वाले भागों को छूएं (जैसे निकास पाइप, ≥500℃ के तापमान के साथ, जिससे जलन हो सकती है)।

② उच्च-वोल्टेज मॉडल के लिए, ग्रिड कनेक्शन और डिस्कनेक्शन को सख्ती से इसके अनुसार किया जाना चाहिए "ऑपरेशन टिकट"। लोड के तहत डिस्कनेक्टर को खींचना सख्त वर्जित है (चाप जलने से बचने के लिए)।

③ ईंधन भरते समय या शीतलक डालते समय, मशीन को बंद कर देना चाहिए। यूनिट के ≤40℃ तक ठंडा होने तक प्रतीक्षा करें ऐसा करना. ईंधन भरने के लिए (स्थैतिक बिजली प्रज्वलन से बचने के लिए) प्लास्टिक की बाल्टियों का उपयोग करना सख्त वर्जित है। के लिए विस्फोट-प्रूफ मॉडल, ऑपरेशन के दौरान डिसल्फराइज़र और फ़िल्टर को बदलना सख्त वर्जित है।

• आपातकालीन प्रतिक्रिया:

① हाई-वोल्टेज रिसाव: तुरंत "आपातकालीन स्टॉप" बटन दबाएं → इंसुलेटिंग उपकरण पहनें → एक का उपयोग करें हाई-वोल्टेज स्विच को डिस्कनेक्ट करने के लिए इंसुलेटिंग रॉड → रिसाव बिंदु (जैसे केबल क्षति) का पता लगाएं, और उसके बाद मरम्मत, इन्सुलेशन प्रतिरोध को मापने के लिए एक मेगाहोमीटर का उपयोग करें। इसके योग्य होने के बाद ही मशीन बन सकेगी पुनः प्रारंभ.

② ईंधन रिसाव: मशीन बंद करें → ईंधन वाल्व बंद करें → निकास प्रणाली शुरू करें (विस्फोट-रोधी मॉडल) → लीक हुए ईंधन को तेल सोखने वाली रुई और अग्निशमन रेत से साफ करें → रिसाव बिंदु की जाँच करें (यदि निकला हुआ किनारा गैस्केट क्षतिग्रस्त है, इसे बदलें), और कोई रिसाव न होने की पुष्टि करने के बाद ही मशीन चालू करें।

③ आग दुर्घटना: मशीन बंद कर दें → आग बुझाने के लिए सूखे पाउडर अग्निशामक यंत्र का उपयोग करें (पानी का उपयोग न करें) ईंधन की आग बुझाएं) → 119 पर कॉल करें → आसपास के क्षेत्र के लोगों को हटाएं → आपातकालीन प्रतिक्रिया योजना सक्रिय करें (जैसे आसपास के क्षेत्र में बिजली की आपूर्ति बंद करना और ज्वलनशील पदार्थों को अलग करना)।

3. सुरक्षा बनाए रखें (एक पेशेवर टीम द्वारा निष्पादित)

• रखरखाव से पहले की तैयारी:

① यूनिट की मुख्य बिजली आपूर्ति को डिस्कनेक्ट करें (लो-वोल्टेज और हाई-वोल्टेज दोनों स्विच खुले हैं), ईंधन बंद करें वाल्व, और एक चेतावनी संकेत लटकाएं जिस पर लिखा हो "रखरखाव के तहत, शुरू न करें"।

② उच्च-वोल्टेज मॉडल के लिए, "ग्राउंडिंग स्विच" बंद होना चाहिए। यह पुष्टि करने के बाद कि बिजली नहीं है एक वोल्टेज डिटेक्टर, रखरखाव किया जा सकता है।

③ रखरखाव उपकरण तैयार करें (इन्सुलेटिंग रिंच, हाई-वोल्टेज परीक्षण उपकरण, विस्फोट-प्रूफ फ्लैशलाइट), स्पेयर पार्ट्स (मूल केचेंग फिल्टर, सीलिंग गास्केट), और सुरक्षात्मक उपकरण (इन्सुलेट दस्ताने, चश्मे)।

• रखरखाव परिचालन विशिष्टताएँ:

①इंजन ऑयल बदलते समय, यूनिट के ठंडा होने (≤40℃) के बाद ऐसा किया जाना चाहिए। इस्तेमाल किया हुआ तेल होना चाहिए एक समर्पित कंटेनर में पुनर्नवीनीकरण किया गया (पर्यावरण के अनुरूप प्रसंस्करण के लिए एक योग्य संस्थान को सौंप दिया गया)। सुरक्षा आवश्यकताएँ)।

②हाई-वोल्टेज स्विच कैबिनेट बनाए रखते समय, ऊपरी स्तर की बिजली आपूर्ति काट दी जानी चाहिए। 2500V का उपयोग करें इन्सुलेशन प्रतिरोध (≥100MΩ) का परीक्षण करने के लिए megohmmeter, और संपर्कों को साफ करें (उन्हें बारीक सैंडपेपर से पॉलिश करें और प्रवाहकीय पेस्ट लगाएं)।

③विस्फोट-रोधी मॉडल बनाए रखते समय, ऐसे उपकरणों का उपयोग करना सख्त वर्जित है जो चिंगारी उत्पन्न कर सकते हैं (जैसे स्टील रिंच; इसके स्थान पर तांबे के रिंच का उपयोग किया जाना चाहिए)। रखरखाव के बाद, गैस जकड़न परीक्षण आयोजित किया जाना चाहिए (विस्फोट-रोधी सतह पर साबुन का पानी लगाएं; यदि कोई बुलबुले नहीं हैं, तो यह योग्य है)।

• व्यावसायिक रखरखाव

①जटिल रखरखाव जैसे इंजन वाल्व क्लीयरेंस समायोजन, जनरेटर इन्सुलेशन परीक्षण, और उच्च वोल्टेज रिले केचेंग इलेक्ट्रिक पावर के हेवी-ड्यूटी बिक्री-पश्चात इंजीनियरों द्वारा साइट पर सुरक्षा अंशांकन किया जाना चाहिए (वर्ष में एक बार, निःशुल्क सेवा)।

②रखरखाव के बाद, एक "लोड परीक्षण" (रेटेड पावर का 80% तक लोड करना और 1 घंटे तक चलाना) आयोजित किया जाना चाहिए। केवल जब मॉनिटरिंग पैरामीटर कोई असामान्यता नहीं दिखाते हैं तो इसे ऑपरेशन में डाला जा सकता है।

रखरखाव साइकिल टेबल (हेवी-ड्यूटी मॉडल के लिए विशेष)
