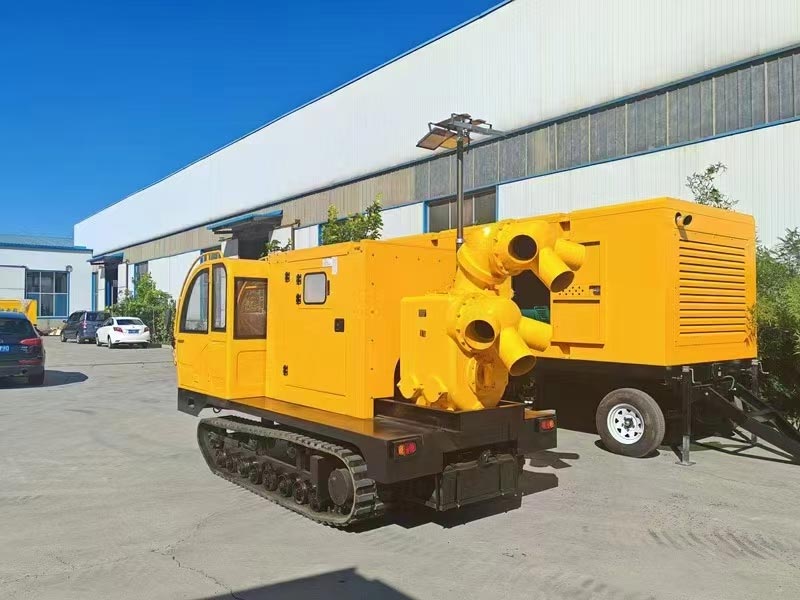

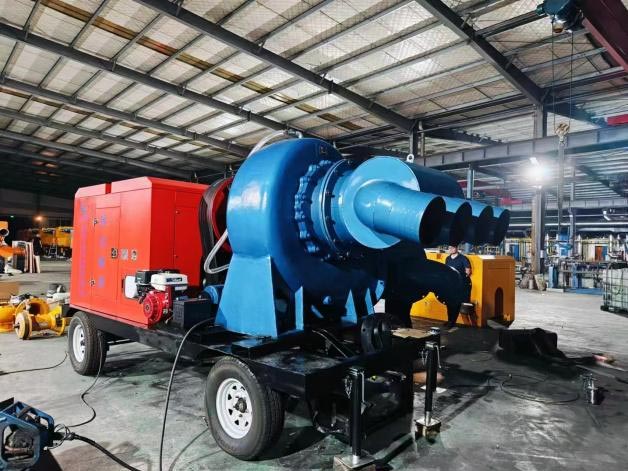

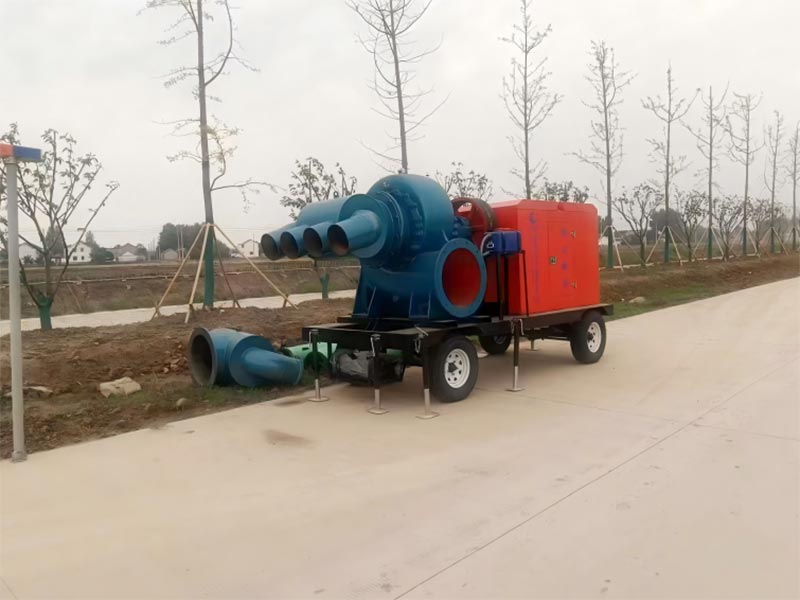

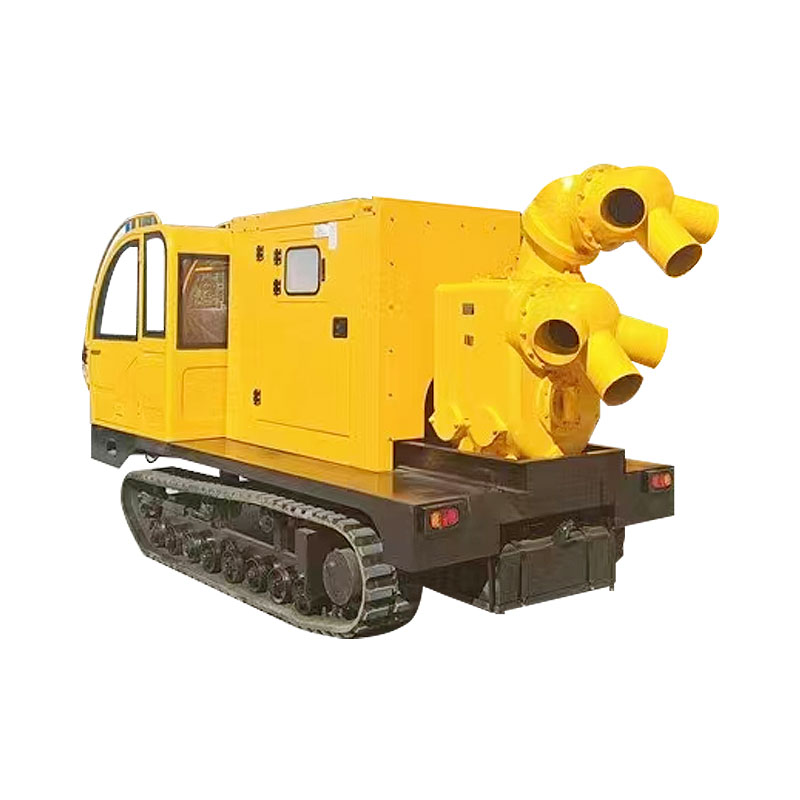

डीजल इंजन चालित जल पंप इकाई

चाइना केचेंग की डीजल इंजन चालित जल पंप इकाइयाँ उन जल पंप इकाइयों के लिए एक परिपक्व समाधान प्रदान करती हैं जो ऐसा नहीं करती हैं पावर ग्रिड पर भरोसा करें. इकाई कुशल जल के साथ युचाई, वीचाई या कमिंस और अन्य उच्च गुणवत्ता वाले इंजनों को अपनाती है पंप और बुद्धिमान नियंत्रण प्रणालियाँ, जो वास्तविक जरूरतों के अनुसार स्वचालित रूप से संचालन को समायोजित कर सकती हैं। उत्पाद प्रवाह 50 से 1000 क्यूबिक मीटर प्रति घंटे तक होता है, और लिफ्ट 100 मीटर तक पहुंच सकती है। यह ट्रेलर या फिक्स्ड का समर्थन करता है स्थापना, और कृषि सिंचाई, नगरपालिका आपातकालीन जल निकासी, आदि जैसे विभिन्न परिदृश्यों के लिए अनुकूलन औद्योगिक परिसंचरण. यूनिट के मुख्य घटक दो साल या 6,000 घंटे की वारंटी के साथ आते हैं। यह संरचनात्मक रूप से है मजबूत और रखरखाव में आसान, जिससे यह बिना पावर ग्रिड वाले क्षेत्रों में तरल पदार्थ परिवहन के लिए एक व्यावहारिक विकल्प बन जाता है आपातकालीन स्थितियाँ.

अनुप्रयोग परिदृश्य (पंप इकाइयों के लिए विशेष अनुकूलन)

1. कृषि सिंचाई और रोपण परिदृश्य

• लागू परिदृश्य: खेत की फसलों (गेहूं, चावल) के लिए सिंचाई, आर्थिक वन फलों (बगीचों) के लिए सिंचाई चाय बागान), और सुविधा कृषि (ग्रीनहाउस) में जल आपूर्ति के लिए ड्रिप सिंचाई

• मुख्य मूल्य: बिजली ग्रिडों पर कोई निर्भरता नहीं, सुदूर खेतों और पर्वतीय बगीचों के लिए उपयुक्त; सेल्फ-प्राइमिंग पंप मॉडल में ≥8m की सक्शन लिफ्ट है (पहले से पानी खींचने की कोई आवश्यकता नहीं), 10-50m का हेड (कई सीढ़ीदार को कवर करता है) खेतों), और 50-300m³/h की प्रवाह दर (सौ एकड़ कृषि भूमि की दैनिक सिंचाई आवश्यकताओं को पूरा करना)। डीज़ल पावर में लंबे समय तक सहनशक्ति होती है (पूर्ण ईंधन संचालन के 8-12 घंटे), बार-बार ईंधन भरने और रुकावट से बचते हैं सिंचाई.

2. नगरपालिका जल निकासी और बाढ़ नियंत्रण परिदृश्य

• लागू परिदृश्य: शहरी बाढ़ (सड़कें, भूमिगत गैरेज), नगरपालिका पाइपलाइन के लिए आपातकालीन जल निकासी ड्रेजिंग (वर्षा जल कुएं, सीवेज पाइप), नदी ड्रेजिंग (कीचड़ जल परिवहन)

• मुख्य मूल्य: सीवेज पंप मॉडल में एक एंटी-क्लॉगिंग डिज़ाइन होता है (प्ररित करनेवाला एक गैर-उलझाव को अपनाता है संरचना, ≤50 मिमी के कण आकार के साथ अशुद्धियों वाले सीवेज को स्थानांतरित करने में सक्षम), 15-80 मीटर के शीर्ष के साथ (भूमिगत गैरेज और गहरे नींव के गड्ढों में जल निकासी के लिए उपयुक्त)। ट्रेलर-प्रकार का मोबाइल डिज़ाइन (5-50kW) टोइंग डिवाइस से सुसज्जित मॉडल) जलभराव वाले स्थानों तक त्वरित पहुंच सक्षम बनाता है। प्रवाह दर 200-800m³/h है (एक घंटे में 1,000 वर्ग मीटर जमा पानी निकालने में सक्षम), और आपातकालीन प्रतिक्रिया दक्षता है उच्च.

3. आपातकालीन बचाव और आपदा राहत परिदृश्य

• लागू परिदृश्य: बाढ़ आपदा जल निकासी (बाढ़ वाले गांव और कारखाने), सूखे में आपातकालीन जल आपूर्ति (जलाशय/नदियों से गांव और शहर के भंडारण पूलों तक पानी), अग्नि सुरक्षा के लिए सहायक जल आपूर्ति (दूरस्थ क्षेत्रों में आग लगने वाले स्थानों पर पानी की पूर्ति करना)

• कोर वैल्यू: IP65 जल प्रतिरोध रेटिंग (शरीर को अस्थायी रूप से 0.5 मीटर गहरे पानी में डुबोया जा सकता है), के लिए उपयुक्त कठोर बाढ़ वातावरण; यह तेजी से शुरू होता है (≤30 सेकंड), इसके लिए किसी जटिल डिबगिंग और बचाव कर्मियों की आवश्यकता नहीं होती है साधारण प्रशिक्षण के बाद इसे संचालित कर सकते हैं। कुछ मॉडल "डुअल-पंप समानांतर ऑपरेशन" का समर्थन करते हैं (जैसे कि दो 50kW इकाइयाँ प्रवाह दर को दोगुना करने के लिए मिलकर काम करना), बड़े पैमाने पर आपातकालीन बचाव की मांगों को पूरा करना।

4. औद्योगिक परिसंचरण और शीतलन परिदृश्य

• अनुप्रयोग परिदृश्य: फ़ैक्टरी शीतलन प्रणाली (मशीन उपकरण, उपकरण शीतलक परिसंचरण), खदान जल निकासी (भूमिगत जल निकासी, विस्फोट-प्रूफ प्रकार), रासायनिक उद्यम द्रव परिवहन (संक्षारण प्रतिरोधी पंप)। परिवहन अम्ल और क्षार समाधान)

• मुख्य मूल्य: औद्योगिक-ग्रेड जल पंप सामग्री (304 स्टेनलेस स्टील/फ्लोरीन प्लास्टिक, एसिड और क्षार संक्षारण) प्रतिरोध), रासायनिक, खदान कठोर मीडिया के लिए उपयुक्त; ट्रांसमिशन सिस्टम लोचदार युग्मन (बफर) को अपनाता है कंपन, असर जीवन को लम्बा खींचता है), जो 24 घंटे तक लगातार चल सकता है (वार्षिक चलने का समय ≥5000 घंटे); बुद्धिमान नियंत्रण प्रणाली संयंत्र डीसीएस के साथ जुड़ाव का समर्थन करती है (स्वचालित रूप से प्रवाह को समायोजित करती है उपकरण का तापमान), ऊर्जा की बचत और खपत कम करना।5. ग्रामीण और दूरदराज के क्षेत्रों के लिए जल आपूर्ति

• अनुप्रयोग परिदृश्य: दूरदराज के गांवों में केंद्रीकृत जल आपूर्ति (जल स्रोत से पानी लेना)। ग्रामीणों के जलाशय), देहाती क्षेत्रों में पीने का पानी (गहरे कुओं से पीने के स्थानों तक पानी पंप करना)। पशुधन), द्वीप जल आपूर्ति (अलवणीकरण के बाद ताज़ा पानी वितरण)

• मुख्य मूल्य: पानी के विचलन के बिना स्व-प्राइमिंग पंप मॉडल, सीधे नदी से, गहरे कुएं के पानी से; मुखिया: 30-100 मीटर (पहाड़ी इलाकों के लिए अनुकूलित, पानी को ऊंचाई वाले जलाशय तक पहुंचाना); कम ईंधन की खपत (5kW मॉडल पूर्ण लोड ईंधन खपत ≤1.5L/h), दीर्घकालिक परिचालन लागत नियंत्रणीय है; छोटा शरीर (5-20kW मॉडल) आकार ≤2000×1000×1200मिमी), ग्रामीण संकीर्ण साइट स्थापना के लिए उपयुक्त।

5. ग्रामीण और दूरदराज के क्षेत्रों के लिए जल आपूर्ति

• अनुप्रयोग परिदृश्य: दूरदराज के गांवों में केंद्रीकृत जल आपूर्ति (जल स्रोत से पानी लेना)। ग्रामीणों के जलाशय), देहाती क्षेत्रों में पीने का पानी (गहरे कुओं से पीने के स्थानों तक पानी पंप करना)। पशुधन), द्वीप जल आपूर्ति (अलवणीकरण के बाद ताज़ा पानी वितरण)

• मुख्य मूल्य: पानी के विचलन के बिना स्व-प्राइमिंग पंप मॉडल, सीधे नदी से, गहरे कुएं के पानी;सिर 30-100 मीटर (पहाड़ी इलाकों के लिए उपयुक्त, पानी को उच्च जलाशय तक पहुंचाया जाता है); कम ईंधन खपत (पूर्ण-लोड)। 5kW मॉडल ≤1.5L/h की ईंधन खपत, और नियंत्रणीय दीर्घकालिक परिचालन लागत। साइज़ में कॉम्पैक्ट (आयाम के लिए) 5-20kW मॉडल ≤2000×1000×1200mm), यह संकीर्ण ग्रामीण क्षेत्रों में स्थापना के लिए उपयुक्त है।

उत्पाद लाभ (पंप इकाइयों की मुख्य प्रतिस्पर्धात्मकता)

तकनीकी पैरामीटर (पंप इकाइयों के मुख्यधारा बिजली खंड)

तकनीकी विशेषताएं (पंप इकाइयों के लिए विशेष डिजाइन)

1. पावर-पंप सटीक मिलान तकनीक

• इंजन मिलान: जल पंप की प्रवाह दर और हेड आवश्यकताओं के अनुसार, शक्ति को अनुकूलित और मिलान करें डीजल इंजन का (उदाहरण के लिए, 50m³/h की प्रवाह दर और 20m के हेड वाले पानी पंप के लिए, 10kW का मिलान करें) इंजन), "एक बड़ा घोड़ा एक छोटी गाड़ी को खींच रहा है" या "एक छोटा घोड़ा जो कुछ भी नहीं खींच रहा है" से बचने के लिए। इंजन अपनाता है टर्बोचार्जिंग तकनीक (20 किलोवाट से ऊपर के मॉडल के लिए), जो भारी भार को पूरा करते हुए कम गति पर उच्च टॉर्क उत्पन्न कर सकती है आवश्यकताएँ जब पानी पंप शुरू होता है (प्रारंभिक टॉर्क रेटेड टॉर्क का ≥ 1.5 गुना होता है)।

• पंप अनुकूलन डिज़ाइन:

① स्व-प्राइमिंग पंप: यह "डबल हेलिक्स इम्पेलर + वायु-जल पृथक्करण कक्ष" की संरचना को अपनाता है, जिसमें एक ≤60 सेकंड का सेल्फ-प्राइमिंग समय और ≥8m का सक्शन लिफ्ट। किसी मैन्युअल वॉटर प्राइमिंग की आवश्यकता नहीं है।

② सीवेज पंप: प्ररित करनेवाला एक गैर-उलझाव डिजाइन (ब्लेड खुली संरचना के होते हैं) को अपनाता है, जो गुजर सकता है रेशों और गाद युक्त सीवेज के माध्यम से। इसकी एंटी-क्लॉगिंग क्षमता सामान्य पानी की तुलना में 30% अधिक है पंप.

③ संक्षारण प्रतिरोधी पंप: फ्लो-थ्रू घटक 304 स्टेनलेस स्टील (सामान्य संक्षारक के लिए) से बने होते हैं परिदृश्य) या फ्लोरोप्लास्टिक्स (मजबूत संक्षारक परिदृश्यों के लिए), पीएच 2-12 की एसिड और क्षार प्रतिरोध सीमा के साथ, कठोर औद्योगिक मीडिया के लिए उपयुक्त।

2. प्रबलित संचरण और सुरक्षा संरचना

• ट्रांसमिशन सिस्टम: इलास्टिक कपलिंग (20 किलोवाट से नीचे के मॉडल के लिए) या हाइड्रोलिक कपलिंग (50 किलोवाट से ऊपर के मॉडल के लिए) हैं इंजन और पानी पंप के बीच कंपन संचरण को बफर करने, बियरिंग घिसाव को कम करने के लिए अपनाया गया ट्रांसमिशन दक्षता ≥95% है. कपलिंग एक बाहरी सुरक्षा आवरण (गैल्वेनाइज्ड से बना) से सुसज्जित है स्टील प्लेट) घूमने वाले भागों से चोटों को रोकने के लिए और सुरक्षा मानकों को पूरा करती है।

• सुरक्षात्मक डिज़ाइन:

① शरीर की सुरक्षा: छोटे आकार के मॉडल (5-20kW) वॉटरप्रूफ बॉक्स (IP54) अपनाते हैं, जबकि मध्यम/बड़े आकार के मॉडल मॉडल (20-100kW) IP65 वॉटरप्रूफ संरचना का उपयोग करते हैं (सीलिंग रिंग तेल प्रतिरोधी रबर है और इसे डुबोया जा सकता है) थोड़े समय के लिए)।

② एंटी-जंग उपचार: बॉडी फ्रेम और वॉटर पंप हाउसिंग "एसिड वॉशिंग" की ट्रिपल एंटी-जंग प्रक्रिया से गुजरती है और फॉस्फेटिंग → गैल्वनाइजिंग → पाउडर कोटिंग", ≥500 घंटे के नमक स्प्रे प्रतिरोध परीक्षण के साथ, इसे उपयुक्त बनाता है कृषि संबंधी खुली हवा और नगरपालिका आर्द्र वातावरण के लिए।

③ जल प्रवेश सुरक्षा: जल प्रवेश द्वार पर एक स्टेनलेस स्टील फिल्टर स्क्रीन (≤10 मिमी व्यास के साथ) स्थापित की गई है अशुद्धियों के बड़े कणों को पानी पंप में प्रवेश करने और प्ररित करनेवाला को नुकसान पहुंचाने से रोकने के लिए।

3. इंटेलिजेंट नियंत्रण प्रणाली (KCPLC-04 के लिए विशेष)

• मूलभूत प्रकार्य:

① द्रव पैरामीटर निगरानी: प्रवाह दर (टरबाइन फ्लोमीटर के माध्यम से) और सिर (दबाव के माध्यम से) का वास्तविक समय प्रदर्शन सेंसर). सीमा से अधिक होने पर स्वचालित अलार्म (जैसे प्रवाह दर बहुत अधिक होने पर फ़िल्टर स्क्रीन अवरोध का संकेत देना)। कम)।

② सुरक्षा सुरक्षा: पानी के बिना काम करते समय (तरल स्तर सेंसर द्वारा पता लगाया गया), मशीन 3 सेकंड के भीतर स्वचालित रूप से बंद हो जाता है (पानी पंप की यांत्रिक सील की रक्षा करने और सूखी पीसने से रोकने के लिए)। क्षति) जब इंजन में पानी का तापमान अधिक और तेल का दबाव कम होगा, तो यह स्वचालित रूप से लोड को कम कर देगा बंद करो.

③ रिमोट प्रबंधन: 4जी/वाईफाई नेटवर्किंग का समर्थन करता है। उपयोगकर्ता ऑपरेटिंग पैरामीटर (प्रवाह दर, ईंधन खपत,) देख सकते हैं दोष) "केचेंग इलेक्ट्रिक पावर" एपीपी के माध्यम से और दूर से शुरू और बंद करें (बिना पहुंच वाले ग्रामीण पानी के लिए उपयुक्त) आपूर्ति परिदृश्य)।

④ अनुकूली विनियमन: निर्धारित प्रवाह दर/हेड लक्ष्य के अनुसार, यह स्वचालित रूप से इंजन की गति को समायोजित करता है (के लिए)। उदाहरण के लिए, जब प्रवाह दर को कम करने की आवश्यकता होती है, तो यह ईंधन बचाने के लिए स्वचालित रूप से धीमी हो जाती है)।

4. मोबाइल और सुविधाजनक परिनियोजन डिज़ाइन

• गतिशीलता: 5-50kW मॉडल वैकल्पिक रूप से ट्रेलर डिज़ाइन (टोइंग हुक, सपोर्ट लेग्स के साथ) से सुसज्जित हो सकते हैं। और ब्रेकिंग सिस्टम), अधिकतम यात्रा गति ≤60 किमी/घंटा के साथ। उन्हें पिकअप ट्रकों या हल्के ट्रकों द्वारा खींचा जा सकता है त्वरित स्थानांतरण के लिए (जैसे कृषि सिंचाई से भूमि हस्तांतरण, नगरपालिका जल निकासी से स्थल स्थानांतरण)। बड़ा मॉडल (50-100kW) को वैकल्पिक रूप से एक निश्चित आधार (एंकर बोल्ट छेद के साथ) से सुसज्जित किया जा सकता है, जो लंबी अवधि के लिए उपयुक्त है औद्योगिक स्थापना.

• त्वरित तैनाती: जल इनलेट और आउटलेट त्वरित कपलिंग (DN50-DN200, पानी के लिए उपयुक्त) से सुसज्जित हैं विभिन्न व्यास के पाइप), और पानी के पाइप का कनेक्शन 10 मिनट के भीतर पूरा किया जा सकता है। कोई जटिल नहीं स्थापना आवश्यक है. साइट पर पहुंचने के बाद, बस ईंधन डालें और इंजन ऑयल की जांच करें, और इसे शुरू किया जा सकता है और संचालित. यह आपातकालीन बचाव परिदृश्यों के लिए उपयुक्त है।

5. ईंधन अर्थव्यवस्था और रेंज अनुकूलन

• ईंधन खपत नियंत्रण: इंजन उच्च दबाव वाली सामान्य रेल ईंधन इंजेक्शन तकनीक (इंजेक्शन) को अपनाता है दबाव ≥1600बार), पूर्ण दहन सुनिश्चित करना। फुल-लोड ईंधन खपत दर 250g/(kW·h) जितनी कम है, सामान्य डीजल जल पंप इकाइयों की तुलना में 10% अधिक ईंधन की बचत। आंशिक भार (30%-50%) के तहत, ईंधन की खपत होती है इसे और कम किया गया (उदाहरण के लिए, 10kW मॉडल के लिए, आधे लोड पर ईंधन की खपत ≤1.2L/h है)।

• बैटरी जीवन डिज़ाइन: 50-500L की ईंधन टैंक क्षमता से सुसज्जित (5kW मॉडल के लिए 50L और 100kW मॉडल के लिए 500L), यह फुल लोड पर 8-20 घंटे तक लगातार काम कर सकता है। बाहरी बड़ी क्षमता वाले ईंधन टैंक का समर्थन करता है (के माध्यम से जुड़ा हुआ)। त्वरित कपलिंग) असीमित सहनशक्ति प्राप्त करने के लिए (औद्योगिक सेटिंग्स में 24 घंटे निरंतर संचालन के लिए उपयुक्त)।

उपयोग विधि (पंप इकाइयों के लिए विशेष संचालन)

1. प्री-स्टार्टअप निरीक्षण (द्रव और बिजली प्रणाली पर ध्यान देने के साथ)

2. स्टार्टअप ऑपरेशन (मैन्युअल/स्वचालित मोड में विभाजित)

(1) मैनुअल मोड (पारंपरिक परिदृश्य

1. तैयारी: ईंधन वाल्व खोलें, नियंत्रक को "मैनुअल" मोड पर स्विच करें, और पुष्टि करें कि आउटलेट वाल्व है खुला (पंप के अधिक दबाव से बचने के लिए);

2. इंजन चालू करें: "प्रीहीट" बटन दबाएं (कम तापमान वाले वातावरण को 30-60 सेकंड के लिए पहले से गरम करें), और फिर "प्रारंभ" बटन दबाएँ। इंजन शुरू होने के बाद, टैकोमीटर का निरीक्षण करें (धीरे-धीरे 1500r/मिनट तक बढ़ें) और तेल दबाव नापने का यंत्र (≥0.3MPa);

3. पानी पंप शुरू करें: इंजन स्थिर होने के बाद, इनलेट वाल्व को धीरे-धीरे खोलें (सेल्फ-प्राइमिंग पंप को इसकी आवश्यकता नहीं है) यह चरण), नियंत्रक प्रवाह/हेड डिस्प्ले का निरीक्षण करें (धीरे-धीरे निर्धारित मूल्य तक पहुंचें), यदि प्रवाह बहुत कम है, तो जांचें क्या इनलेट फ़िल्टर अवरुद्ध है;

4. लोड समायोजन: मांग के अनुसार इंजन की गति को समायोजित करें ("स्पीड अप/डेसेलेरेशन" बटन के माध्यम से) नियंत्रक) जब तक प्रवाह/सिर उपयोग की आवश्यकताओं को पूरा नहीं करता (जैसे कि कृषि सिंचाई के लिए 50m³/h, समायोजित करें) संगत मान की गति)।

(2) स्वचालित मोड (अनअटेंडेड परिदृश्य)

1. पैरामीटर सेटिंग: नियंत्रक पर लक्ष्य प्रवाह/हेड सेट करें (जैसे ग्रामीण जल आपूर्ति सेट प्रवाह 100m³/h), निर्जल सुरक्षा सीमा (जैसे कि तरल स्तर 0.5 मीटर से कम स्वचालित शटडाउन);

2. मोड स्विच: नियंत्रक को "स्वचालित" मोड पर स्विच करें, और सिस्टम स्वचालित रूप से तरल स्तर की निगरानी करता है (इनलेट) और प्रवाह/सिर;

3. स्वचालित संचालन: जब तरल स्तर मानक तक पहुंच जाता है, तो इंजन स्वचालित रूप से शुरू हो जाता है, इनलेट वाल्व खोला जाता है, और गति को लक्ष्य मापदंडों पर समायोजित किया जाता है; जब तरल स्तर बहुत कम होता है या पैरामीटर सीमा से अधिक है, मशीन स्वचालित रूप से बंद हो जाएगी और अलार्म देगी (एपीपी पुश अधिसूचना)।

3. ऑपरेशन मॉनिटरिंग (द्रव और बिजली मापदंडों पर ध्यान देने के साथ)

• वास्तविक समय की निगरानी: हर 30 मिनट में एक बार रिकॉर्ड करें: प्रवाह (चाहे निर्धारित सीमा ±10% के भीतर), सिर (कोई असामान्य नहीं) उतार-चढ़ाव), इंजन के पानी का तापमान (≤95℃), तेल का दबाव (≥0.2MPa), ईंधन तेल का स्तर (तेल की कमी से बचें) शटडाउन);

• एक्सेप्शन हेंडलिंग:

① प्रवाह ड्रॉप: पानी फिल्टर (अशुद्धियों की सफाई), सेवन पाइप रिसाव (स्वयं-प्राइमिंग पंप) की जांच करने के लिए रुकें;

② अत्यधिक दबाव: जांचें कि क्या आउटलेट पाइप अवरुद्ध है और क्या आउटलेट वाल्व पूरी तरह से खुला है।

③ पानी पंप की असामान्य ध्वनि: यह जांचने के लिए रुकें कि क्या प्ररित करनेवाला फंस गया है (चाहे कोई विदेशी वस्तु हो), क्या बेयरिंग खराब हो गई है (बियरिंग बदलें);• आपातकालीन शटडाउन: जब "इंजन में पानी बढ़ जाए" का अलार्म बजता है तापमान", "कम तेल का दबाव" और "पानी का कोई संचालन नहीं" होता है, नियंत्रक स्वचालित रूप से बंद हो जाएगा और समस्या निवारण के बाद पुनः आरंभ करें।

4. शटडाउन ऑपरेशन (पानी के हथौड़े और घटक क्षति से बचने के लिए)

1. अनलोडिंग समायोजन: पहले इंजन की गति को कम करें (प्रवाह को 0 तक कम करें), और फिर पानी के इनलेट वाल्व को बंद करें (से) पानी के बैकफ़्लो से बचें);

2. पानी पंप बंद करें: नियंत्रक का "स्टॉप" बटन दबाएं, और इंजन बंद होने के बाद, पानी बंद करें आउटलेट वाल्व (पानी के पाइप को बैकफ्लो होने और पानी पंप को नुकसान पहुंचाने से रोकने के लिए);

3. पाइपलाइन की सफाई: यदि अशुद्धियों वाले सीवेज का परिवहन किया जाता है (जैसे नगरपालिका जल निकासी), तो पंप खोलें अवशिष्ट सीवेज और अशुद्धियों के निर्वहन के लिए शटडाउन के बाद नाली छेद (प्ररित करनेवाला के क्षरण से बचें);

4. सुरक्षित समाप्ति: ईंधन वाल्व बंद करें (दीर्घकालिक शटडाउन), शरीर की धूल साफ करें, अशुद्धियों को फ़िल्टर करें, रिकॉर्ड करें संचालन डेटा (प्रवाह दर, ईंधन खपत, संचालन समय)।

सुरक्षा और सुरक्षा (पंप इकाइयों के लिए विशेष विशिष्टताएँ)

1. स्थापना सुरक्षा (द्रव परिवहन परिदृश्यों के लिए उपयुक्त)

• साइट चयन और लेआउट:

① स्थापना स्थान खुली लपटों (≥10 मीटर), ज्वलनशील और विस्फोटक वस्तुओं (≥15 मीटर) से दूर होना चाहिए मीटर), और पानी का इनलेट पानी के स्रोत के करीब होना चाहिए (पानी के इनलेट पाइप की लंबाई कम करें)। प्रतिरोध कम करें)।

② बाहरी स्थापना के लिए, भारी बारिश से सीधे कटाव को रोकने के लिए एक वर्षा आश्रय (IP54 मॉडल) बनाया जाना चाहिए। आपातकालीन बचाव, सुरक्षा स्तर (IP65 मॉडल ≤0.5m) से अधिक गहरे पानी में यूनिट को डुबाने से बचें;

③ पाइप लेआउट: इनलेट पाइप जितना संभव हो उतना छोटा और सीधा होना चाहिए (मोड़ कम करें और हवा के रिसाव से बचें), और आउटलेट पाइप को चेक वाल्व के साथ स्थापित किया जाना चाहिए (शटडाउन के बाद पानी को वापस बहने से रोकने के लिए)।

• विद्युत सुरक्षा:

① यूनिट ग्राउंडिंग प्रतिरोध ≤4Ω (जस्ती फ्लैट स्टील ग्राउंडिंग, गहराई ≥2 मीटर), विद्युत वायरिंग टर्मिनल के साथ वाटरप्रूफ कवर (पानी के शॉर्ट सर्किट से बचने के लिए);

② नियंत्रक और सेंसर जैसे विद्युत घटकों को पानी के सीधे संपर्क से बचना चाहिए (IP65 को छोड़कर)। मॉडल), और वाटरप्रूफ केबल (आरवीवीवाई केबल) का उपयोग किया जाना चाहिए।

③ विस्फोट रोधी मॉडल (खनन के लिए) जीबी 3836.1 मानक का अनुपालन करेगा। विद्युत घटक होंगे ज्वलनशील और विस्फोटक गैसों को प्रज्वलित करने से चिंगारी को रोकने के लिए Ex dⅡB T4 ग्रेड का होना चाहिए।

• यांत्रिक सुरक्षा:

① घूमने वाले हिस्सों (कपलिंग, पंखे) को एक सुरक्षात्मक आवरण (दृढ़ता से तय किया गया, कोई ढीलापन नहीं) से सुसज्जित करने की आवश्यकता है, और ऑपरेशन के दौरान इसे अलग करना मना है;

② पानी के इनलेट और आउटलेट पर त्वरित कपलिंग को लॉक किया जाना चाहिए (जब उन्हें गिरने से रोका जाए दबाव बहुत अधिक है और पानी के छींटों से लोग घायल हो रहे हैं)।

③ ऑपरेटरों को फिसलन रोधी जूते और जलरोधक दस्ताने पहनने चाहिए (सीवेज और फिसलन के संपर्क से बचने के लिए), और होना चाहिए पानी के पाइप हिलाते समय सावधान रहें कि चोट न लगे।

2. परिचालन सुरक्षा (द्रव और यांत्रिक जोखिम से बचना)

•कार्मिक आवश्यकताएँ:

① ऑपरेटरों को केचेंग से विशेष प्रशिक्षण प्राप्त करना चाहिए, पंप इकाई की संरचना से परिचित होना चाहिए (जैसे सेल्फ-प्राइमिंग पंप वॉटर ड्रॉइंग और सीवेज पंप एंटी-क्लॉगिंग), और उन्हें लेने से पहले मूल्यांकन पास करें पोस्ट.

② बिना लाइसेंस वाले कर्मियों और शराब पीने वालों को परिचालन से प्रतिबंधित किया गया है। बच्चों को भी मनाही है चल रही इकाइयों से संपर्क करने के लिए।

③आपातकालीन बचाव कार्यों में, दो लोगों को सहयोग करने की आवश्यकता होती है (एक व्यक्ति संचालन करता है और दूसरा निरीक्षण करता है दुर्घटनाओं को रोकने के लिए आसपास का वातावरण)।

• ऑपरेटिंग मतभेद:

① पानी के पंप को पानी के बिना चलाना सख्त वर्जित है (यहाँ तक कि थोड़े समय के लिए भी, ऐसा होगा)। यांत्रिक सील को नुकसान पहुंचाएं और रिसाव का कारण बनें)।

② ऑपरेशन के दौरान इनलेट/आउटलेट पानी के पाइप को अलग करना सख्त वर्जित है (अत्यधिक दबाव से नुकसान हो सकता है) पानी के स्प्रे से चोट लग सकती है)।

③ ऐसे मीडिया को प्रसारित करना निषिद्ध है जो पानी पंप के लिए उपयुक्त सीमा से अधिक हो (उदाहरण के लिए, यदि कोई नियमित हो)। जल पंप अम्ल या क्षार समाधान पहुंचाता है, संक्षारण प्रतिरोधी मॉडल का उपयोग किया जाना चाहिए)।

④ ओवरलोडिंग ऑपरेशन सख्ती से प्रतिबंधित है (प्रवाह दर/शीर्ष को रेटेड मूल्य से 120% से अधिक होने से रोकने के लिए) ओवरलोड के कारण इंजन और पानी पंप को नुकसान)।

• आपातकालीन प्रतिक्रिया:

① पानी का पाइप फटना: मशीन को तुरंत बंद करें, इनलेट/आउटलेट वाल्व बंद करें, पानी के पाइप/कनेक्टर को बदलें, जल संसाधनों की बर्बादी से बचें;

② जल पंप रिसाव: यांत्रिक सील (घिसाव को बदलने की जरूरत है), शेल सीलिंग रिंग (उम्र बढ़ने की जरूरत है) की जांच करने के लिए रुकें प्रतिस्थापित किया जाना है), रिसाव के साथ न चलें;

③ अग्नि दुर्घटना: मशीन को तुरंत बंद करें, ईंधन वाल्व बंद करें, सूखे पाउडर की आग से आग बुझाएं आग बुझाने वाला यंत्र (ईंधन की आग बुझाने के लिए पानी की अनुमति नहीं है), और आसपास के लोगों को हटा दें।

3. सुरक्षा बनाए रखें (पंप के मुख्य घटकों की रक्षा करें)

• रखरखाव से पहले की तैयारी:

① जनरेटर सेट की बिजली आपूर्ति को डिस्कनेक्ट करें (नियंत्रक स्विच बंद करें), ईंधन वाल्व बंद करें, और लटका दें एक चेतावनी संकेत जिस पर लिखा है "रखरखाव के तहत, प्रारंभ न करें";

② पंप में अवशिष्ट तरल को सूखा दें (जल निकासी छेद खोलें), यदि संक्षारक मीडिया का परिवहन, उपयोग करने की आवश्यकता है पंप को आंतरिक रूप से धोने के लिए पानी (अवशिष्ट क्षरण से बचने के लिए);

③ रखरखाव उपकरण (वाटरप्रूफ रिंच, सील, चिकनाई वाला तेल), सुरक्षात्मक उपकरण (वाटरप्रूफ दस्ताने) तैयार करें। चश्मा)।

• रखरखाव परिचालन विशिष्टताएँ:

① पंप रखरखाव：

◦ इम्पेलर की सफाई: पंप शेल को हटा दें, इम्पेलर की अशुद्धियों को साफ करें (खरोंच से बचने के लिए मुलायम ब्रश का उपयोग करें) ब्लेड), प्ररित करनेवाला के घिसाव की जांच करें (1 मिमी से अधिक घिसाव को बदलने की आवश्यकता है);

◦ यांत्रिक सील प्रतिस्थापन: पुरानी सील हटाएं, वॉटरप्रूफ सीलेंट लगाएं, और नई सील लगाएं (सुनिश्चित करें कि फिट हो और कोई न हो) रिसाव);

◦ बियरिंग स्नेहन: लिथियम ग्रीस (मॉडल 3#) से भरें, तेल की मात्रा बियरिंग कैविटी का 1/2-2/3 है (से) अत्यधिक गर्मी से बचें);

② इंजन रखरखाव: इंजन ऑयल, ऑयल फिल्टर और एयर फिल्टर को पारंपरिक के अनुसार बदलें डीजल इंजनों के लिए प्रक्रियाएं, और बेल्ट के तनाव की जांच करें (प्रेस विरूपण ≤15 मिमी)।

③ विद्युत रखरखाव: नियंत्रक और सेंसर पर धूल साफ करें (संपीड़ित हवा का उपयोग करके), टर्मिनल की जांच करें ब्लॉक (बिना ढीलेपन या ऑक्सीकरण के, सैंडपेपर के साथ रेत ऑक्सीकरण), और पानी-रहित सुरक्षा और दोष का परीक्षण करें अलार्म कार्य.

• व्यावसायिक रखरखाव

① पंप प्रदर्शन अंशांकन (हर 6 महीने में एक बार): केचेंग के बिक्री के बाद के इंजीनियर प्रवाह दर/सिर का परीक्षण करते हैं, अनुपालन सुनिश्चित करने के लिए प्ररित करनेवाला निकासी और इंजन की गति को समायोजित करें।

② संक्षारण प्रतिरोधी पंपों के प्रवाह-माध्यम घटकों का निरीक्षण (हर तीन महीने में एक बार): जाँच करें स्टेनलेस स्टील/फ्लोरोप्लास्टिक घटकों में जंग या दरारें और क्षतिग्रस्त हिस्सों को समय पर बदलें ढंग.

रखरखाव साइकिल तालिका (पंप इकाइयों के लिए विशेष)
