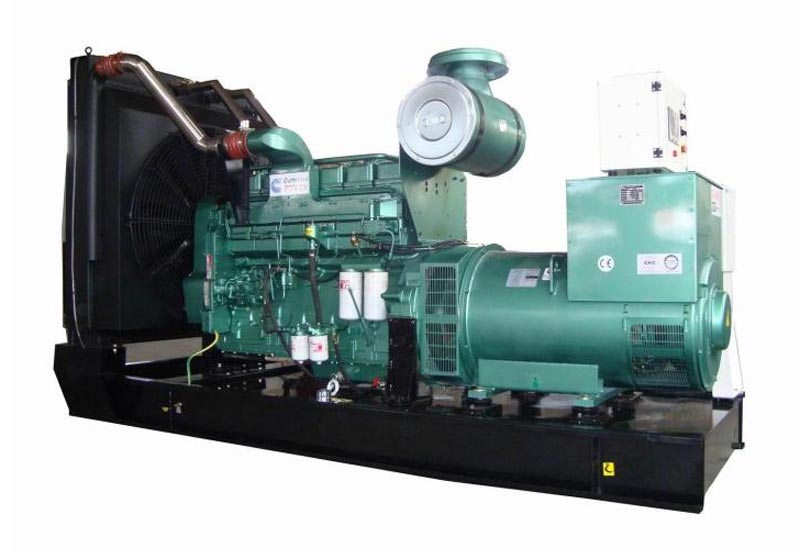

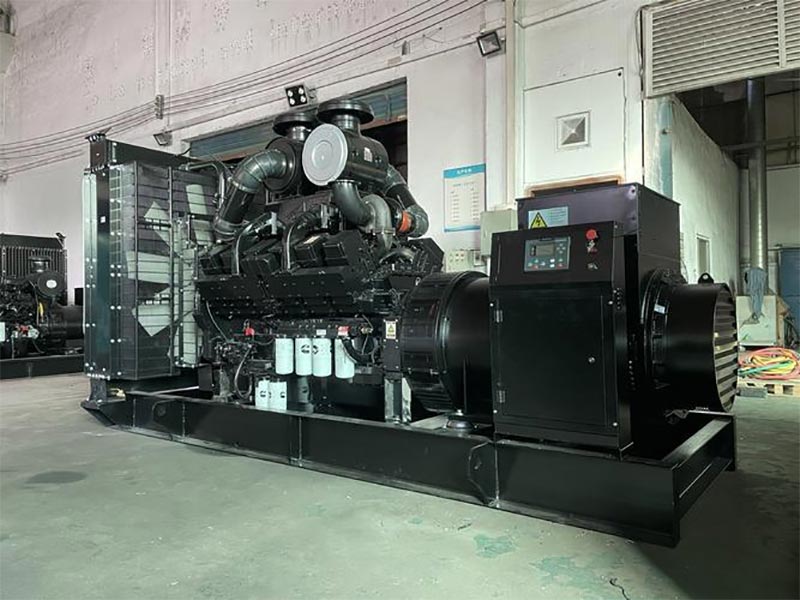

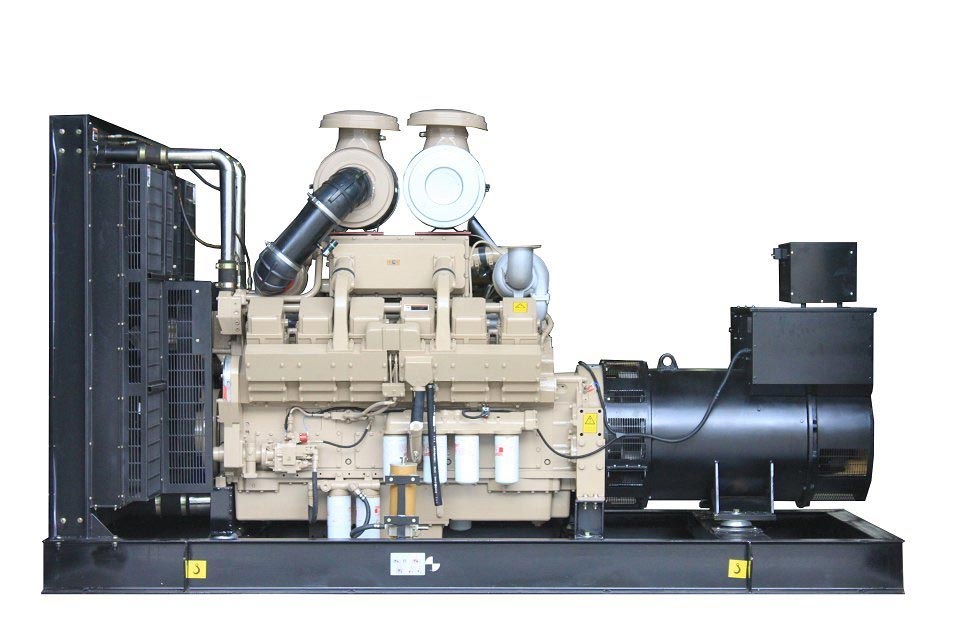

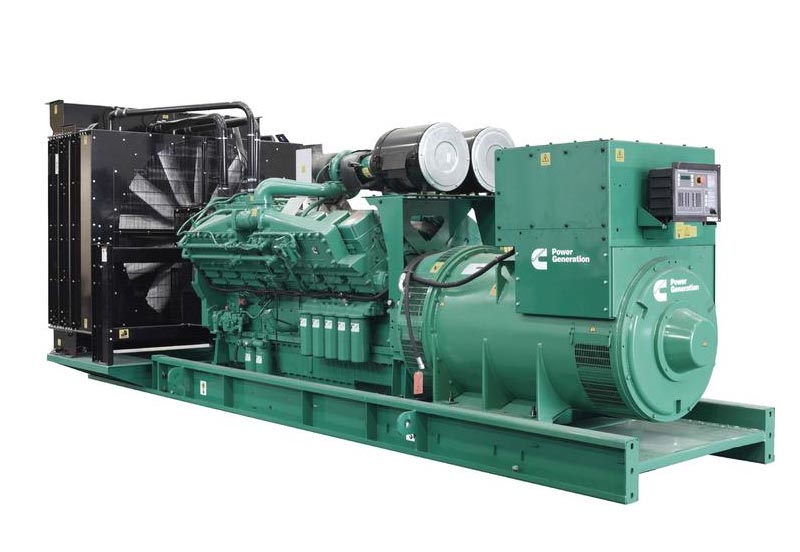

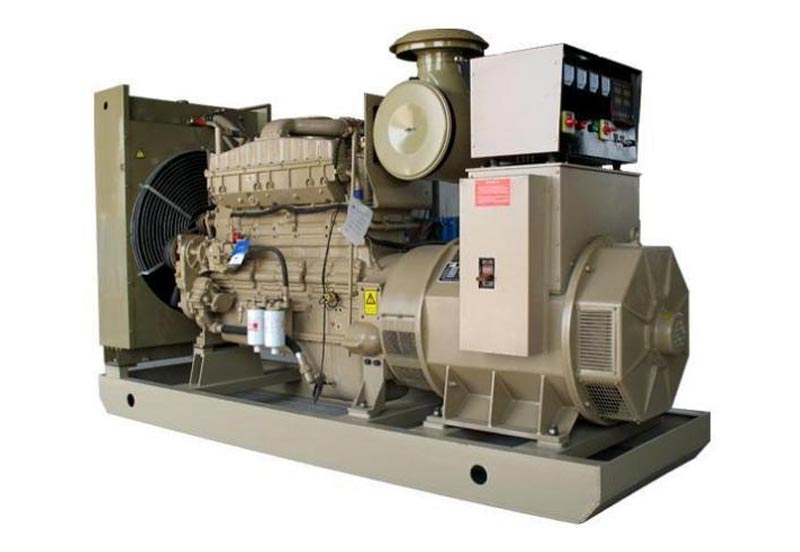

कमिंस डीजल जेनरेटर सेट

केचेंग द्वारा उत्पादित चीन में बने कमिंस डीजल जनरेटर सेट विश्वसनीय प्रदर्शन दिखाते हैं। इकाइयों की यह श्रृंखला मूल कमिंस इंजन और प्रसिद्ध ब्रांडों के जनरेटर को पूरी तरह से अपनाता है। उन्होंने 32 सख्त फ़ैक्टरी परीक्षण पास किए हैं लोड और इन्सुलेशन सहित, 99% से अधिक की स्टार्ट-अप सफलता दर सुनिश्चित करना। कुल मिलाकर प्रदर्शन बेहतर है उद्योग मानक. उत्पाद आईएसओ 8528 और जीबी/टी 2820 जैसे प्रमुख घरेलू और अंतर्राष्ट्रीय मानकों का अनुपालन करता है। 7kW से 3750kW तक की पावर कवरेज रेंज के साथ, विभिन्न परिदृश्यों के लिए स्थिर बिजली प्रदान करने में सक्षम औद्योगिक उत्पादन, आपातकालीन बैकअप पावर, और विशेष संचालन। विनिर्माण के दस वर्षों के अनुभव के आधार पर, केचेंग इलेक्ट्रिक पावर इकाइयों को एकीकृत और अनुकूलित करता है, यह सुनिश्चित करते हुए अधिक अनुकूलनीय स्थानीय समाधान प्रदान करता है मूल गुणवत्ता.

यह सेट माइक्रो (7-50kW), छोटे (50-200kW), मध्यम (200-1000kW), और बड़े (1000-3750kW) की पूरी पावर रेंज को कवर करता है:

अनुप्रयोग परिदृश्य (कमिंस पावर के लिए विशेष अनुकूलन)

1. आपातकालीन बैकअप पावर परिदृश्य (पूर्ण पावर रेंज कवरेज)

अत्यधिक ऊंची इमारतों (1000-3750 किलोवाट) के लिए आपातकालीन प्रतिक्रिया: उदाहरण के लिए, उसी स्तर की परियोजना में शंघाई वर्ल्ड फाइनेंशियल सेंटर, चार 2500kVA उच्च-वोल्टेज इकाइयाँ संचालन के लिए ग्रिड से जुड़ी हुई हैं। मुख्य पावर स्विच को 30 सेकंड के भीतर पूरा किया जा सकता है, जिससे फायर पंपों, आपातकालीन प्रकाश व्यवस्था के लिए निर्बाध बिजली मिलती है। और डेटा सेंटर. यह 10 घंटे (मानक 1000L ईंधन टैंक के साथ) तक निरंतर संचालन का समर्थन करता है।

• मेडिकल सिस्टम बैकअप (50-200 किलोवाट): विशेष रूप से अस्पताल के ऑपरेटिंग रूम और आईसीयू के लिए डिज़ाइन किया गया, केचेंग अनुकूलित करता है कम शोर वाली इकाइयाँ (≤65dB), कुंजी के लिए स्थिर बिजली आपूर्ति सुनिश्चित करने के लिए एटीएस स्वचालित स्विचिंग प्रणाली से सुसज्जित चिकित्सा सुविधाओं के लिए विद्युत चुम्बकीय संगतता मानकों को पूरा करने वाले वेंटिलेटर और मॉनिटर जैसे उपकरण।

• वाणिज्यिक कॉम्प्लेक्स बैकअप (200-500kW): विशेष रूप से वांडा प्लाजा जैसी जगहों के लिए डिज़ाइन किया गया, यह इसके साथ संगत है लिफ्ट, कोल्ड चेन सिस्टम और सुरक्षा प्रणालियाँ। केचेंग ईंधन खपत के साथ, ईंधन प्रणाली को अनुकूलित करता है 75% लोड (500kW मॉडल) के तहत 105L/h से कम, जिससे परिचालन लागत कम हो जाती है।

2. सतत विद्युत आपूर्ति परिदृश्य (200-3750kW)

• खनन के लिए मुख्य बिजली आपूर्ति (500-1000kW): KTA38-G5 इंजन से सुसज्जित, यह कठोर वातावरण का सामना कर सकता है जैसे धूल और कंपन. बॉडी फ्रेम और डस्ट-प्रूफ फिल्टर कोर को केचेंग (सेवन प्रतिरोध) द्वारा प्रबलित किया जाता है ≤6.23kPa), 24 घंटे निरंतर संचालन का समर्थन करता है, और क्रशर जैसे भारी उपकरणों के लिए उपयुक्त है सड़क पर चलने वाले

• द्वीपों और दूरदराज के क्षेत्रों के लिए बिजली की आपूर्ति (100-500 किलोवाट): अनुकूलित उच्च-ऊंचाई वाले मॉडल (ऊंचाई का समर्थन करते हुए) 3000 मीटर) विंडप्रूफ और रेत-प्रूफ डिजाइन के साथ, बड़ी क्षमता वाले ईंधन टैंक और रिमोट ऑपरेशन से सुसज्जित और रखरखाव मॉड्यूल, कठिन पुनःपूर्ति की समस्या का समाधान। इसे CNOOC ऑफशोर पर लागू किया गया है मंच परियोजना.

• औद्योगिक पार्कों के लिए मुख्य बिजली आपूर्ति (1000-3750kW): कुल क्षमता के साथ कई इकाइयाँ समानांतर में संचालित होती हैं 10MVA तक. केचेंग एक बुद्धिमान नियंत्रण समाधान प्रदान करता है जो कारखाने के डीसीएस सिस्टम से जुड़ा हुआ है स्वचालित लोड वितरण प्राप्त करें और ऊर्जा बर्बादी को कम करें।

3. विशेष ऑपरेशन परिदृश्य (7-500kW)

• इंजीनियरिंग आपातकालीन मोबाइल बिजली आपूर्ति (50-200 किलोवाट): ट्रेलर-माउंटेड डिज़ाइन, हाइड्रोलिक समर्थन से सुसज्जित और ब्रेकिंग सिस्टम, सड़क रखरखाव और आपदा के बाद बचाव के लिए उपयुक्त। कमिंस इंजन की कोल्ड स्टार्ट बेहतरीन है प्रदर्शन (-20℃ पर सफलता दर ≥95% प्रारंभ करें), और इसे 3 मिनट के भीतर उपयोग में लाया जा सकता है।

• कार्यक्रम स्थलों के लिए अस्थायी बिजली आपूर्ति (100-500 किलोवाट): जैसा कि शेन्ज़ेन यूनिवर्सियड की कॉन्फ़िगरेशन योजना में है स्थल, मूक इकाइयाँ (≤70dB) अपनाई जाती हैं, जो घटना की आवश्यकताओं को पूरा करने के लिए समानांतर में कई इकाइयों का समर्थन करती हैं उपकरण और प्रसारण प्रणाली, बिजली आपूर्ति स्थिरता 99.99% तक पहुंच गई।

• कृषि सिंचाई बिजली आपूर्ति (7-50kW): छोटी इकाइयाँ ग्रामीण जल संरक्षण स्टेशनों के लिए उपयुक्त हैं। केचेंग ऑपरेशन इंटरफ़ेस और रखरखाव प्रक्रिया को सरल बनाता है। यह संक्षारण प्रतिरोधी सामग्रियों से बना हो सकता है खेत में आर्द्र वातावरण के अनुकूल बनें। ईंधन की खपत समान उत्पादों की तुलना में 8% -10% कम है।

उत्पाद लाभ (केचेंग अनुकूलन + कमिंस पावर)

तकनीकी पैरामीटर (7-3750 किलोवाट की पूरी बिजली रेंज)

तकनीकी विशेषताएं (कमिंस कोर + केचेंग इनोवेशन)

1. बिजली व्यवस्था के तकनीकी लाभ

• कमिंस मूल इंजन: यह एक एकीकृत सिलेंडर ब्लॉक डिज़ाइन को अपनाता है (समान इंजनों की तुलना में 40% कम भागों के साथ), एक पीटी ईंधन पंप प्रत्यक्ष इंजेक्शन प्रणाली और टर्बोचार्जिंग इंटरकूलिंग तकनीक से सुसज्जित है, और दहन दक्षता 20% बढ़ जाती है। KTA50-G3 मॉडल की अधिकतम शक्ति 1227kW तक पहुँच सकती है।

• कम नुकसान वाला जनरेटर: स्टैनफोर्ड/लिलसेन ब्रशलेस जनरेटर, इन्सुलेशन वर्ग एच (तापमान) से सुसज्जित प्रतिरोध 155℃), उत्तेजना प्रतिक्रिया समय ≤0.3 सेकंड, वोल्टेज स्थिरता सटीकता ±1%, संवेदनशील के लिए उपयुक्त चिकित्सा उपकरण और सटीक उपकरण जैसे भार;

• उच्च दक्षता वाली ईंधन प्रणाली: केचेंग 0#/-10#/-35# का समर्थन करते हुए ईंधन पाइपलाइन और फिल्टर कॉन्फ़िगरेशन को अनुकूलित करता है। हल्का डीजल. ईंधन फिल्टर प्रतिस्थापन चक्र को 3,000 किलोमीटर तक बढ़ाया गया है, जिससे रखरखाव की आवृत्ति कम हो गई है।

2. बुद्धिमान नियंत्रण और संचालन और रखरखाव प्रणाली

• बहु-स्तरीय नियंत्रण प्रणाली: छोटी इकाइयाँ मानक रूप से डीपसी डीएसई7320 (स्वचालित स्टार्ट-स्टॉप और) से सुसज्जित हैं ओवरलोड सुरक्षा), जबकि मध्यम और बड़ी इकाइयों को रिमोट हासिल करने के लिए पावरकमांड क्लाउड प्लेटफॉर्म पर अपग्रेड किया जाता है निगरानी (घूर्णी गति, तेल का दबाव, पानी का तापमान), गलती की पूर्व चेतावनी (10 से अधिक प्रकार की गलती)। कोड), और संचालन और रखरखाव अनुस्मारक कार्य;

• समानांतर संचालन प्रौद्योगिकी नवाचार: केचेंग ने स्वतंत्र रूप से एक समानांतर संचालन नियंत्रक विकसित किया, ≤±2% की लोड वितरण सटीकता के साथ, 4 से 8 इकाइयों को एक साथ समानांतर में जोड़ने का समर्थन करता है। यह इसे Dongguan Minglitong वित्तीय डेटा सेंटर की 2400kW परियोजना पर लागू किया गया है।

• दोष निदान प्रणाली: यह इंजन सिलेंडर दबाव और जनरेटर इन्सुलेशन जैसे प्रमुख मापदंडों की निगरानी करता है वास्तविक समय. जब असामान्यताएं होती हैं, तो यह स्वचालित रूप से लोड कम कर देता है या मशीन को रोक देता है, और साथ ही धक्का भी देता है प्रबंधन कर्मियों के मोबाइल फोन पर रखरखाव योजनाएं, दोष समाधान की दक्षता में वृद्धि 60%.

3. पर्यावरण अनुकूलन और संरचनात्मक अनुकूलन

• अत्यधिक पर्यावरण अनुकूलन: कम तापमान वाला मॉडल एक इनटेक इलेक्ट्रिक प्रीहीटिंग डिवाइस से सुसज्जित है और एक 6.6kW स्टार्टर (-40℃ पर सफलतापूर्वक शुरू होता है), उच्च-ऊंचाई वाले मॉडल में एक कस्टम टर्बोचार्जर (पावर) है 3000 मीटर की ऊंचाई पर क्षीणन ≤5%), और उच्च तापमान मॉडल में एक उन्नत रेडिएटर है (कर सकते हैं) 50℃ के वातावरण का सामना करें)।

• शोर में कमी और कंपन डंपिंग डिजाइन: शरीर की संरचना सीएई सिमुलेशन के माध्यम से अनुकूलित है, और यह है एक डबल-लेयर ध्वनि इन्सुलेशन कवर (ध्वनि-अवशोषित कपास की आंतरिक परत + भिगोना की बाहरी परत) से सुसज्जित बोर्ड) और रबर कंपन डंपिंग पैड। साइलेंट यूनिट का शोर उद्योग मानक से 10-15dB कम है।

• हल्के और कॉम्पैक्ट डिजाइन: सूक्ष्म इकाइयों में एक एल्यूमीनियम मिश्र धातु फ्रेम होता है, जिससे वजन 15% कम हो जाता है। छोटा तेजी से स्थानांतरण और तैनाती के लिए इकाइयों को ट्रेलरों (ब्रेकिंग सिस्टम के साथ) के साथ एकीकृत किया जा सकता है।

शक्ति चयन (सटीक मिलान गाइड)

1. कोर चयन आधार

2. विशिष्ट परिदृश्यों के लिए पावर अनुशंसा

उपयोग विधि (पावर सेगमेंट द्वारा परिचालन विनिर्देश)

1. प्री-स्टार्टअप निरीक्षण (मुख्य चरण)

2.स्टार्टअप संचालन प्रक्रिया

(1)सूक्ष्म/लघु इकाइयां (7-200 किलोवाट)

1. बैटरी स्विच बंद करें और नियंत्रक को "स्वचालित" मोड पर स्विच करें;

2. कम तापमान वाले वातावरण (≤5℃) में, प्रीहीटिंग बटन दबाएं (30 सेकंड), फिर स्टार्ट बटन दबाएं, और इंजन की गति (1500RPM±50RPM) और तेल का दबाव (≥0.3MPa) देखें।

3. 3 मिनट तक बिना लोड के चलाएं और फिर धीरे-धीरे लोड करें। सबसे पहले, 50% लोड लोड करें और फिर 5 मिनट तक चलाएं पूर्ण भार तक बढ़ाएँ।

(2) मध्यम/बड़ी इकाइयाँ (200-3750 किलोवाट)

1. हाई-वोल्टेज वितरण कैबिनेट दरवाजे की बंद स्थिति की जांच करें, विश्वसनीय ग्राउंडिंग की पुष्टि करें और शुरू करें शीतलन प्रणाली;

2. पावरकमांड नियंत्रक के माध्यम से यूनिट शुरू करें और सिलेंडर दबाव (≥ मानक का 90%) की निगरानी करें मान), पानी का तापमान (≤93℃) और उत्तेजना वोल्टेज।

3. प्रत्येक चरण के बीच 10 मिनट के अंतराल के साथ "25%→50%→75%→100%" के चरणों में लोड करें। ग्रिड से जुड़ी इकाइयों की जरूरत है लोड वितरण को एक साथ समायोजित करें।

3. संचालन की निगरानी और शटडाउन

• वास्तविक समय की निगरानी के मुख्य बिंदु

① इंजन: तेल का दबाव (कम निष्क्रिय गति ≥0.138MPa, रेटेड गति 0.345-0.483MPa), पानी का तापमान (82-93℃), निकास तापमान (≤529℃);

② जेनरेटर: वोल्टेज विचलन (±1%), आवृत्ति में उतार-चढ़ाव (±0.5 हर्ट्ज), लोड करंट (रेटेड मूल्य से अधिक नहीं);

③ ईंधन प्रणाली: ईंधन दबाव (उतार-चढ़ाव के बिना स्थिर), ईंधन की खपत (मानक मूल्य ≤10% से विचलन)।

• एक्सेप्शन हेंडलिंग:

① तेल के दबाव में अचानक गिरावट: मशीन को तुरंत बंद करें, तेल के स्तर और तेल फिल्टर की जांच करें, और तेल बदलें यदि आवश्यक हो.

② वोल्टेज में उतार-चढ़ाव: लोड को 50% तक कम करें, उत्तेजना प्रणाली का निरीक्षण करें, और बिक्री के बाद केचेंग से संपर्क करें अंशांकन के लिए सेवा.

③ उच्च तापमान अलार्म: बैकअप कूलिंग फैन चालू करें, शीतलक स्तर और रेडिएटर की जांच करें। अगर नहीं है प्रभाव, मशीन बंद करो.

• शटडाउन प्रक्रिया:

① धीरे-धीरे नो-लोड पर अनलोड करें और 5 से 10 मिनट (बड़ी इकाइयों के लिए 15 मिनट) के लिए नो-लोड चलाएं;

② कूलिंग सिस्टम और बैटरी स्विच को बंद करने के लिए स्टॉप बटन दबाएं।

③ यदि मशीन को लंबे समय (≥7 दिन) के लिए बंद करना है, तो ईंधन टैंक में जमा पानी होना चाहिए ख़त्म हो गया, बैटरी स्विच डिस्कनेक्ट हो गया, और एक धूल कवर ढक दिया गया।

सुरक्षा एवं संरक्षण विनियम

1. स्थापना सुरक्षा आवश्यकताएँ

• साइट आवश्यकताएँ: इकाई और दीवार के बीच की दूरी 1.5 मीटर से कम नहीं होनी चाहिए वेंटिलेशन. बड़ी इकाइयों को शॉक-अवशोषित नींव और उच्च दबाव वाली इकाइयों से सुसज्जित किया जाना चाहिए सुरक्षा बाड़ से घिरा हुआ (ऊंचाई 1.8 मीटर से कम नहीं)।

• विद्युत सुरक्षा: ग्राउंडिंग प्रतिरोध ≤4Ω (कम वोल्टेज) /≤10Ω (उच्च वोल्टेज), केबल क्रॉस-सेक्शन से मिलता है वर्तमान-वहन क्षमता आवश्यकताओं के अनुसार, उच्च-वोल्टेज तारों का संचालन प्रमाणित कर्मियों द्वारा किया जाता है।

• अग्नि सुरक्षा विन्यास: दो 8 किलो एबीसी सूखा पाउडर अग्निशामक यंत्र प्रदान किए जाते हैं। के बीच की दूरी ईंधन टैंक और इकाई 5 मीटर से कम नहीं होनी चाहिए। प्लास्टिक ईंधन कंटेनरों का उपयोग सख्त वर्जित है।

2. संचालन के लिए सुरक्षा सावधानियां

• जब यूनिट चालू हो तो बॉडी पैनल या हाई-वोल्टेज कैबिनेट दरवाजा खोलना सख्त वर्जित है। गैर-परिचालन कर्मियों को भी नियंत्रक का संचालन करने से प्रतिबंधित किया गया है।

• ओवरलोडिंग संचालन निषिद्ध है (निरंतर लोड आमतौर पर उपयोग की जाने वाली शक्ति से अधिक नहीं होना चाहिए), और इसका उपयोग घटिया ईंधन (सल्फर सामग्री ≤0.5%) भी निषिद्ध है।

• बिजली आपूर्ति और ईंधन आपूर्ति बंद किए बिना रखरखाव सख्त वर्जित है। ऐसा करना भी वर्जित है ईंधन की आग बुझाने के लिए पानी का उपयोग करें (सूखे पाउडर अग्निशामक यंत्र का उपयोग किया जाना चाहिए)।

3. सुरक्षा नियम बनाए रखें

• रखरखाव से पहले, "शुरू न करें" साइन लटका दें, बैटरी स्विच को मुख्य बिजली आपूर्ति से डिस्कनेक्ट कर दें, और ईंधन का दबाव छोड़ें।

• फ़िल्टर तत्व को बदलते समय, ईंधन रिसाव से बचने के लिए विशेष उपकरणों का उपयोग करें। जब इंसुलेटिंग दस्ताने पहनने चाहिए उच्च-वोल्टेज घटकों को बनाए रखना।

• रखरखाव के बाद, नो-लोड परीक्षण (10 मिनट) और लोड परीक्षण (30 मिनट) आयोजित करें। इसकी पुष्टि करने के बाद ही इसमें कोई असामान्यता नहीं है जिसे उपयोग में लाया जा सके।

रखरखाव और सर्विसिंग आवर्त सारणी (केचेंग अनुकूलित संस्करण)
