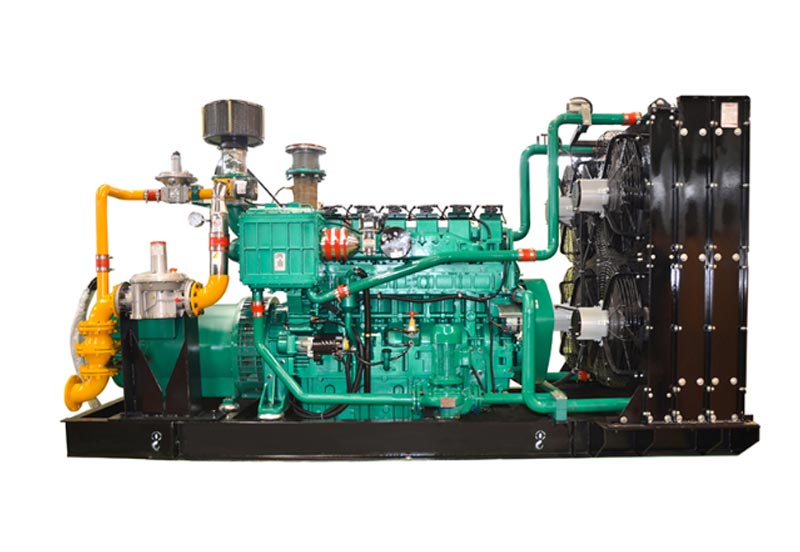

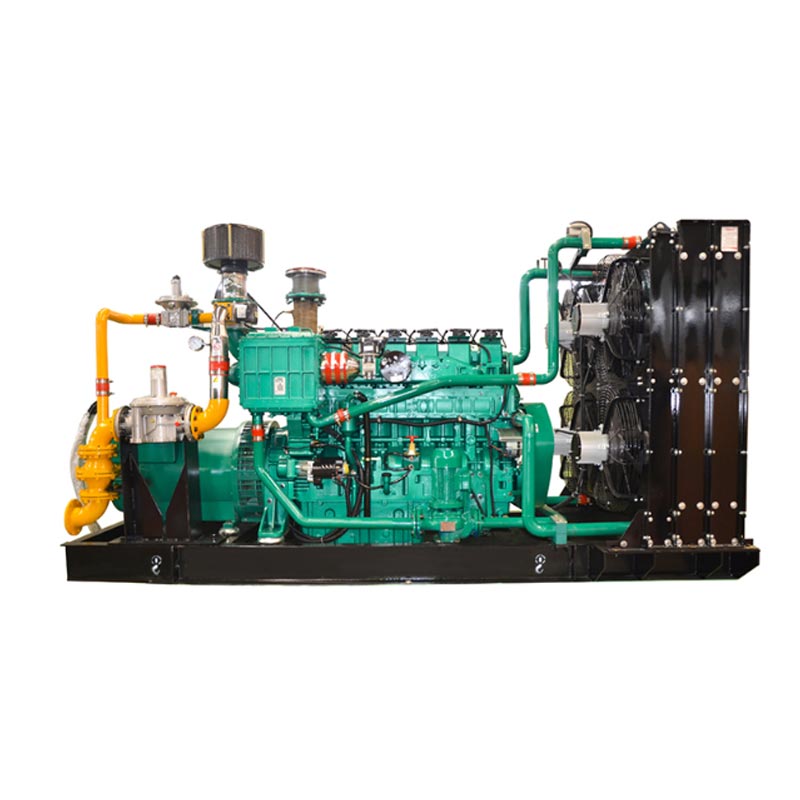

सुअर फार्म के लिए बायोगैस जेनरेटर सेट

सुअर फार्म के लिए चीन केचेंग का बायोगैस जेनरेटर सेट सुअर फार्मों से खाद और सीवेज को संभाल सकता है और ऊर्जा प्राप्त कर सकता है आत्मनिर्भरता. यह उपकरण विशेष रूप से पशुधन फार्मों से बायोगैस परिवर्तित करने के लिए डिज़ाइन किया गया है। यह अनुकूलित हो सकता है बायोगैस सांद्रता और अशुद्धता सामग्री में उतार-चढ़ाव, और बिजली उत्पादन के लिए स्थिर रूप से काम करते हैं। इकाई एक को अपनाती है एकीकृत डिजाइन, जिसमें बायोगैस प्रीट्रीटमेंट, एक उच्च दक्षता वाला आंतरिक दहन इंजन, एक जनरेटर और एक अपशिष्ट शामिल है ताप पुनर्प्राप्ति उपकरण. यह न केवल बिजली उत्पन्न करता है बल्कि उत्पादन या दैनिक जीवन के लिए ऊष्मा ऊर्जा भी पुनर्प्राप्त करता है। जिससे ऊर्जा की व्यापक उपयोग दर में वृद्धि होगी। उत्पाद की शक्ति 50 से 200 किलोवाट तक होती है प्रजनन फार्म की विशिष्ट सूची पैमाने और बायोगैस उत्पादन के अनुसार अनुकूलित किया जा सकता है। कोर घटक दो साल या 8,000 घंटे की वारंटी सेवा के साथ आते हैं। यह प्रणाली छोटे और मध्यम आकार के लोगों की भी मदद कर सकती है बड़े पैमाने पर सुअर फार्म प्रभावी ढंग से खाद और सीवेज के संसाधन उपयोग को प्राप्त करते हैं, परिचालन लागत को कम करते हैं, और पर्यावरण के अनुकूल और ऊर्जा की बचत करने वाला परिपत्र उत्पादन मॉडल बनाएं।

अनुप्रयोग परिदृश्य (सूअर फार्मों के लिए विशेष परिदृश्य)

1. सुअर फार्म अपनी स्वयं की बिजली आपूर्ति का उपयोग करता है

• लागू परिदृश्य: पिगस्टी लाइटिंग, फ़ीड प्रसंस्करण उपकरण (क्रेशर, मिक्सर), पर्यावरण नियंत्रण उपकरण (पंखे, पानी के पर्दे, थर्मोस्टेट), खाद उपचार उपकरण (स्टिरिंग पंप, ठोस-तरल विभाजक)

• मूल मूल्य: यह पावर ग्रिड से बिजली की आपूर्ति को प्रतिस्थापित करता है और बिजली के खर्च को कम करता है (के आधार पर गणना की जाती है)। स्टॉक में 500 सूअरों के साथ सुअर फार्म, यह प्रति दिन औसतन 120kW·h बिजली उत्पन्न करता है, जिससे लगभग बचत होती है सालाना बिजली शुल्क में 30,000 युआन)। जब बिजली गुल हो जाती है, तो यह आपातकालीन बिजली स्रोत के रूप में कार्य करता है सुनिश्चित करें कि सूअरबाड़े में वेंटिलेशन और तापमान नियंत्रण बाधित न हो, जिससे सूअरों की मृत्यु को रोका जा सके तनाव के कारण.

2. बायोगैस अपशिष्ट ताप की पुनर्प्राप्ति और उपयोग

• लागू परिदृश्य: सुअर घरों में शीतकालीन हीटिंग (पिगलेट इनक्यूबेटर, चर्बी बढ़ाने वाले सुअर घर), बायोगैस में इन्सुलेशन किण्वन टैंक (35-40 ℃ का किण्वन तापमान बनाए रखना और बायोगैस उत्पादन बढ़ाना), हीटिंग/गर्म कर्मचारियों के रहने वाले क्षेत्रों में पानी

• कोर वैल्यू: जनरेटर सेट की अपशिष्ट ताप पुनर्प्राप्ति दर ≥80% है। 50kW मॉडल औसतन पुनर्प्राप्त कर सकता है प्रति दिन 150MJ ऊष्मा, 1000 वर्ग मीटर के सुअरबाड़े की हीटिंग आवश्यकताओं को पूरा करती है, कोयले/गैस की लागत को कम करती है हीटिंग, और "बिजली उत्पादन + हीटिंग" के दोहरे लाभ प्राप्त करना।

3. ग्रिड से जुड़ी बिजली उत्पादन (अतिरिक्त बिजली से राजस्व में वृद्धि)

• लागू परिदृश्य: बड़े पैमाने पर सुअर फार्म (2,000 से अधिक सूअरों के भंडार के साथ), पर्याप्त बायोगैस उत्पादन (दैनिक) बायोगैस उत्पादन ≥500 घन मीटर), और स्व-उपयोग के बाद अधिशेष बिजली राष्ट्रीय बिजली से जुड़ी है ग्रिड

• मूल मूल्य: वार्षिक के साथ राष्ट्रीय नई ऊर्जा ग्रिड कनेक्शन सब्सिडी (0.3-0.5 युआन/किलोवाट · घंटा) का आनंद लें 200 किलोवाट मॉडल के लिए लगभग 1.2 मिलियन किलोवाट · घंटा की ग्रिड से जुड़ी बिजली, अतिरिक्त आय उत्पन्न करती है 360,000-600,000 युआन का. साथ ही, यह पर्यावरण संरक्षण नीति की आवश्यकताओं का अनुपालन करता है और मदद करता है सुअर फार्म को "हरित प्रजनन प्रदर्शन फार्म" की उपाधि से सम्मानित किया जाएगा।

4. खाद और सीवेज उपचार के लिए सहायक सुविधाएं

• लागू परिदृश्य: सुअर फार्म के लिए बायोगैस जनरेटर सेट को सुअर फार्मों में बायोगैस डाइजेस्टर और ठोस-तरल विभाजक के साथ जोड़ा जा सकता है। शक्ति जनरेटर सेट द्वारा उत्पन्न ऊर्जा को सीधे खाद उपचार प्रणाली में आपूर्ति की जाती है, जिससे एक ऊर्जा चक्र बनता है "खाद → बायोगैस → बिजली → खाद उपचार"

• मूल मूल्य: कम करते हुए खाद और सीवेज उपचार उपकरणों के लिए उच्च बिजली लागत के मुद्दे का समाधान करें प्रत्यक्ष बायोगैस उत्सर्जन के कारण पर्यावरण प्रदूषण, और पर्यावरण संरक्षण आवश्यकताओं को पूरा करना "बड़े पैमाने पर पशुधन और कुक्कुट प्रजनन से प्रदूषण की रोकथाम और नियंत्रण पर विनियम"।

उत्पाद लाभ (सूअर फार्मों की समस्याओं को दूर करने के लिए डिज़ाइन किया गया)

तकनीकी पैरामीटर (सूअर फार्मों में आम तौर पर प्रयुक्त मॉडल)

तकनीकी विशेषताएं (सूअर फार्मों के लिए अनुकूलित डिज़ाइन)

1. बायोगैस के लिए विशिष्ट प्रीट्रीटमेंट प्रणाली

• केचेंग की "थ्री-स्टेज प्रीट्रीटमेंट यूनिट": प्रथम-चरण शुष्क डिसल्फराइजेशन (रोकने के लिए हाइड्रोजन सल्फाइड को हटाना) आंतरिक दहन इंजनों का क्षरण), दूसरे चरण का चक्रवात निर्जलीकरण (बायोगैस से जल वाष्प को अलग करना)। सिलेंडरों में पानी जमा होने से रोकें), और तीसरे चरण के दबाव को स्थिर करने वाले वाल्व (बायोगैस के दबाव को स्थिर करने के लिए)। बायोगैस उत्पादन में उतार-चढ़ाव के कारण अस्थिर इकाई गति से बचें), जो की विशेषताओं के लिए उपयुक्त है सुअर फार्मों में बायोगैस का "उच्च सल्फर, उच्च आर्द्रता और बड़े उत्पादन में उतार-चढ़ाव"।

2. संक्षारण प्रतिरोधी बिजली प्रणाली

• आंतरिक दहन इंजन बायोगैस विशेष पिस्टन रिंग (पहनने-प्रतिरोधी कच्चा लोहा से बना) से सुसज्जित है एक क्रोम चढ़ाना परत) और वाल्व (स्टेनलेस स्टील से बने), जो हाइड्रोजन सल्फाइड के क्षरण का सामना कर सकते हैं बायोगैस में और इसका सेवा जीवन 15,000 घंटे तक बढ़ाया गया है (सामान्य डीजल इंजन की तुलना में 50% अधिक) घटक)। बायोगैस के अधूरे दहन को रोकने के लिए स्पार्क प्लग एक एंटी-कार्बन जमा डिज़ाइन को अपनाता है जिससे कार्बन जमा हो जाता है और परिणामस्वरूप इग्निशन विफलता हो जाती है।

3. सुअर फार्मों के लिए विशेष बुद्धिमान नियंत्रण प्रणाली

• सुअर फार्मों के लिए समर्पित KCPLC-02 नियंत्रक से सुसज्जित, यह समर्थन करता है: ① बायोगैस का स्वचालित अनुकूलन सांद्रता (मीथेन सांद्रता 45% से कम होने पर और स्वचालित रूप से लोड को कम करना)। फ्लेमआउट को रोकने के लिए 75% से अधिक होने पर लोड बढ़ाना); ② यह तापमान नियंत्रण से जुड़ा है बायोगैस डाइजेस्टर (जेनरेटर सेट से निकलने वाली अपशिष्ट गर्मी को बायोगैस डाइजेस्टर के इन्सुलेशन के लिए प्राथमिकता दी जाती है, और जब तापमान 35℃ से नीचे चला जाता है तो अपशिष्ट ताप वाल्व स्वचालित रूप से खुल जाता है)। ③ मोबाइल के माध्यम से दूरस्थ निगरानी एपीपी (बिजली उत्पादन, बायोगैस खपत और गलती अलार्म देखना, सुअर फार्म द्वारा दूरस्थ प्रबंधन के लिए उपयुक्त प्रबंधकों)।

4. अपशिष्ट ताप के चरणबद्ध उपयोग के लिए डिज़ाइन

• "डुअल-लूप वेस्ट हीट रिकवरी" को अपनाएं: पहला लूप सिलेंडर लाइनर में पानी की वेस्ट हीट को रिकवर करता है आंतरिक दहन इंजन (80-90℃ के तापमान के साथ) और इसे पिगस्टी में गर्म करने के लिए आपूर्ति करता है; द दूसरा सर्किट निकास गैस (400-500℃ के तापमान के साथ) से अपशिष्ट गर्मी को पुनर्प्राप्त करता है, और गर्म करता है किण्वन तापमान को बनाए रखने के लिए हीट एक्सचेंजर के माध्यम से बायोगैस डाइजेस्टर में पानी प्रसारित करना, "बिजली उत्पादन → हीटिंग → बायोगैस उत्पादन में वृद्धि" का ऊर्जा चक्र प्राप्त करना, जिससे 15% अधिक ऊर्जा पैदा होगी सामान्य इकाइयों की तुलना में मूल्य.

5. विस्फोट रोधी सुरक्षा डिजाइन

यूनिट की विद्युत प्रणाली विस्फोट-प्रूफ ग्रेड Ex dⅡB T4 (ज्वलनशील और ज्वलनशील के लिए उपयुक्त) को अपनाती है बायोगैस की विस्फोटक विशेषताएं)। बायोगैस पाइपलाइन 304 स्टेनलेस स्टील (संक्षारण प्रतिरोधी और) से बनी है विस्फोट-प्रतिरोधी)। प्रीट्रीटमेंट सिस्टम एक बायोगैस रिसाव अलार्म (संवेदनशीलता ≤0.1% वीओएल) से सुसज्जित है, जो "विस्फोटक गैस वायुमंडल के लिए विद्युत उपकरण" जीबी 3836.1 के मानक का अनुपालन करता है। सुरक्षित सुनिश्चित करें सुअर फार्मों का संचालन.

उपयोग विधि (सूअर फार्मों के लिए सरल संचालन प्रक्रिया)

1.प्री-स्टार्टअप निरीक्षण (दैनिक अनिवार्य)

2. स्टार्टअप ऑपरेशन (मुख्यतः स्वचालित मोड में)

1. प्रीट्रीटमेंट सिस्टम शुरू करें: बायोगैस डाइजेस्टर का आउटलेट वाल्व खोलें, प्रीट्रीटमेंट सिस्टम शुरू करें (डिसल्फराइजेशन पंखा, डीवाटरिंग पंप), और इसे 5 मिनट तक चलाएं। बायोगैस (मीथेन) की शुद्धता के बाद सांद्रता ≥50%) और दबाव स्थिर हो जाए, बायोगैस को इकाई तक ले जाने वाले वाल्व को खोलें।

2. यूनिट स्टार्टअप: कंट्रोलर टच स्क्रीन पर "ऑटो स्टार्ट" पर क्लिक करें। यूनिट को 30 सेकंड के लिए पहले से गर्म करने के बाद (विस्तारित)। कम तापमान वाले वातावरण में 1 मिनट तक), इसे शुरू करें। घूर्णी गति का निरीक्षण करें (धीरे-धीरे बढ़ाएं)। 1500r/मिनट), बायोगैस इनलेट दबाव (0.8-1.2kPa), और बिजली उत्पादन वोल्टेज (380V±5%)। एक बार पैरामीटर स्थिर करें, स्वचालित रूप से लोड करें (पहला लोड 50% से अधिक नहीं है)। 10 मिनट तक चलाएं और फिर पूरी मात्रा तक बढ़ाएं भार.

3. अपशिष्ट ताप उपयोग सेटिंग्स: अपशिष्ट ताप पुनर्प्राप्ति वाल्व को आवश्यकतानुसार समायोजित करें। जब सुअर को आवश्यकता होती है हीटिंग, "हीटिंग सर्किट" खोलें। जब बायोगैस डाइजेस्टर को इन्सुलेशन की आवश्यकता हो, तो "बायोगैस इन्सुलेशन" खोलें सर्किट"। नियंत्रक स्वचालित रूप से तापमान की निगरानी करता है और वाल्व खोलने को समायोजित करता है।

3. संचालन निगरानी (दैनिक प्रबंधन)

• हर दो घंटे में प्रमुख पैरामीटर रिकॉर्ड करें: बिजली उत्पादन, बायोगैस की खपत, मीथेन एकाग्रता, और अपशिष्ट ताप आपूर्ति का तापमान (पिग्सटीज़ के लिए ताप ≤60℃, बायोगैस डाइजेस्टर के लिए इन्सुलेशन ≤40℃)। जब बायोगैस यदि सांद्रता 45% से कम पाई जाती है, तो तुरंत बायोगैस डाइजेस्टर (जैसे) की किण्वन स्थिति की जाँच करें फ़ीड दर, सरगर्मी आवृत्ति के रूप में)।

• नियंत्रक अलार्म हैंडलिंग: यदि अलार्म जैसे "कम बायोगैस दबाव" (बायोगैस के आउटलेट वाल्व की जांच करें) डाइजेस्टर), "उच्च पानी का तापमान" (शीतलन प्रणाली में स्केल को साफ़ करें), या "डिसल्फराइज़र विफलता" होती है, सबसे पहले लोड कम करना होगा और मशीन बंद करनी होगी। खराबी दूर होने के बाद ही मशीन चालू हो सकेगी पुनः प्रारंभ.

4. शटडाउन ऑपरेशन (प्रत्येक दिन के अंत में या खराबी की स्थिति में)

1. लोड में कमी और शटडाउन: सबसे पहले, धीरे-धीरे अनलोड करें (लोड को 0 तक कम करें), कनेक्ट करने वाले वाल्व को बंद करें यूनिट में बायोगैस, प्रीट्रीटमेंट सिस्टम को 5 मिनट तक चालू रखें (पाइपलाइन में अवशिष्ट बायोगैस को शुद्ध करें), फिर नियंत्रक पर "स्टॉप" पर क्लिक करें, और यूनिट रुकने से पहले 3 से 5 मिनट तक बिना लोड के चलेगी।

2. सिस्टम शटडाउन: प्रीट्रीटमेंट सिस्टम (डीसल्फराइजेशन फैन, डीवाटरिंग पंप) को बंद करें, आउटलेट वाल्व को बंद करें बायोगैस डाइजेस्टर की (जब मशीन लंबे समय तक संचालन से बाहर हो), किसी भी बायोगैस रिसाव या तेल की जांच करें इकाई से रिसाव, और इकाई की सतह पर मौजूद धूल को साफ करें।

3. डेटा रिकॉर्डिंग: कुल बिजली उत्पादन, कुल बायोगैस खपत और दिन की संचालन अवधि को रिकॉर्ड करें लागत लेखांकन और सब्सिडी आवेदन का आधार।

सुरक्षा और संरक्षण (सूअर फार्मों के लिए मुख्य नियम)

1. स्थापना सुरक्षा (बुनियादी आवश्यकताएँ)

• साइट चयन मानक: इकाई को बायोगैस डाइजेस्टर की हवा की दिशा में स्थापित किया जाना चाहिए (कम से कम)। बायोगैस डाइजेस्टर से 10 मीटर दूर), सुअरबाड़े के चारा भंडारण क्षेत्र और खुली लौ स्रोतों (जैसे) से बहुत दूर बॉयलर और स्टोव के रूप में)। स्थापना क्षेत्र में अच्छा वेंटिलेशन होना चाहिए (प्रति घंटे वेंटिलेशन की मात्रा के साथ)। इकाई के आयतन का कम से कम 20 गुना), और ज़मीन गैर-स्पार्किंग (जैसे सीमेंट + एंटी-स्टैटिक) होनी चाहिए कोटिंग)।

• विस्फोट रोधी डिजाइन: बायोगैस पाइपलाइनों को विस्फोट रोधी पाइप फिटिंग (जैसे तांबे के वाल्व) का उपयोग करना चाहिए ताकि विस्फोट को रोका जा सके। प्रभाव से चिंगारी), और प्रत्येक 10 मीटर के लिए एक विस्फोट-प्रूफ दबाव राहत वाल्व स्थापित किया जाना चाहिए पाइपलाइन. विद्युत उपकरण (जैसे प्रकाश व्यवस्था और स्विच) विस्फोट-रोधी होने चाहिए। ऐसा करना सख्त मना है इकाई के पास काम करने के लिए गैर-विस्फोट-रोधी उपकरणों का उपयोग करें।

• अग्नि सुरक्षा विन्यास: स्थापना क्षेत्र 2 4 किलो सूखे पाउडर अग्निशामक (≤5) से सुसज्जित है यूनिट से मीटर की दूरी पर) और एक फायर सैंडपिट (≥0.5m³ की मात्रा के साथ)। चेतावनी संकेत जैसे "नो ओपन फ्लेम" और "ज्वलनशील और विस्फोटक" स्थापित किए गए हैं, और अग्नि सुरक्षा सुविधाओं की प्रभावशीलता का नियमित रूप से निरीक्षण किया जाता है।

2. परिचालन सुरक्षा (कार्मिक मानदंड)

• प्रमाणित कर्मी: ऑपरेटरों को केचेंग इलेक्ट्रिक पावर (बायोगैस सुरक्षा, इकाई) द्वारा विशेष प्रशिक्षण से गुजरना होगा ऑपरेशन), मूल्यांकन पास करें और अपना पद लेने से पहले एक प्रमाण पत्र प्राप्त करें। बिना लाइसेंस वाले कर्मी हैं इकाइयों के संचालन पर सख्ती से रोक लगाई गई है।

• संचालन संबंधी मतभेद: जब इकाई चालू हो तो बायोगैस पाइपलाइन या विस्फोट रोधी घटकों को अलग न करें संचालन में. स्थापना क्षेत्र में धूम्रपान न करें या खुली लपटों का प्रयोग न करें। बायोगैस रिसाव की जाँच करते समय, आवेदन करें पाइप के जोड़ों में साबुन का पानी (खुली लौ का पता लगाना सख्त वर्जित है)। यदि बुलबुले पाए जाएं तो मशीन बंद कर दें तुरंत संभालने के लिए.

• व्यक्तिगत सुरक्षा: संचालन करते समय स्थैतिक रोधी कपड़े और फिसलन रोधी जूते पहनें। धूल मास्क और दस्ताने पहनें जब डीसल्फराइजर्स के संपर्क में हों (डीसल्फराइजर्स द्वारा त्वचा की जलन से बचने के लिए)। स्थैतिक बिजली रिलीज को स्पर्श करें स्थापना क्षेत्र में प्रवेश करने से पहले उपकरण (मानव शरीर से स्थैतिक बिजली जारी करने के लिए)।

3. सुरक्षा बनाए रखें (नियमित निरीक्षण)

• बिजली और गैस कट-ऑफ: रखरखाव से पहले, यूनिट की बिजली आपूर्ति काट दी जानी चाहिए (मुख्य बंद कर दें)। स्विच), बायोगैस पाइपलाइन का वाल्व बंद होना चाहिए, और पाइपलाइन में अवशिष्ट बायोगैस होना चाहिए नाइट्रोजन या वायु से शुद्धिकरण (मीथेन सांद्रता ≤0.5% पाए जाने के बाद ही कार्य किया जा सकता है) वॉल्यूम). "रखरखाव के तहत, शुरू न करें" लिखा हुआ एक चेतावनी संकेत लटकाया जाना चाहिए।

• घटक रखरखाव: डिसल्फराइज़र को प्रतिस्थापित करते समय, इसे अच्छी तरह हवादार वातावरण में किया जाना चाहिए। पुराने डिसल्फराइज़र को सील करने की आवश्यकता है (पर्यावरण प्रदूषण से बचने के लिए)। आंतरिक दहन की ओवरहालिंग करते समय इंजनों में, ऐसे उपकरणों का उपयोग करना सख्त वर्जित है जो आसानी से चिंगारी पैदा कर सकते हैं (जैसे कि स्टील रिंच; यह है)। तांबे के रिंच का उपयोग करने की अनुशंसा की जाती है)।

• नियमित निरीक्षण: बायोगैस रिसाव अलार्म की संवेदनशीलता और विस्फोट रोधी सीलिंग प्रदर्शन विद्युत उपकरणों का माह में एक बार निरीक्षण किया जाता है। बायोगैस पाइपलाइन की दीवार की मोटाई का एक बार निरीक्षण किया जाता है चौथाई (जंग और वेध को रोकने के लिए)। केचेंग इलेक्ट्रिक द्वारा एक व्यापक सुरक्षा मूल्यांकन किया जाता है साल में एक बार पावर इंजीनियर।

4. आपातकालीन प्रतिक्रिया (अचानक स्थितियाँ)

• बायोगैस रिसाव: मशीन को तुरंत बंद करें, बायोगैस टैंक और यूनिट के बायोगैस वाल्व को बंद करें, सभी चालू करें स्थापना क्षेत्र में वेंटिलेशन उपकरण, कर्मियों को ऊपर की दिशा में निकालें, और सख्ती से प्रतिबंधित करें किसी भी विद्युत उपकरण (जैसे लाइट, मोबाइल फोन) का स्विच। मीथेन की सांद्रता कम होने के बाद 0.5%, रिसाव बिंदु की जाँच करें और उसकी मरम्मत करें।

• अग्नि दुर्घटना: मशीन को तुरंत बंद करें और गैस की आपूर्ति बंद करें। लगाने के लिए सूखे पाउडर वाले अग्निशामक यंत्र का प्रयोग करें आग बुझाएं (आग बुझाने के लिए पानी का उपयोग न करें, क्योंकि बायोगैस हवा से हल्की होती है और पानी इसे नहीं ढक सकता)। पर उसी समय, 119 पर कॉल करें, सुअर फार्म के कर्मियों और सूअरों को सुरक्षित क्षेत्र में ले जाएं। बुझाने के बाद आग, आग के कारण की जांच करें (जैसे विद्युत शॉर्ट सर्किट या खुली लौ का प्रज्वलन)।

• यूनिट विफलता शटडाउन: बायोगैस रुकावट के कारण शटडाउन के मामले में, बैकअप बिजली की आपूर्ति (जैसे डीजल सूअरबाड़े में वेंटिलेशन और तापमान नियंत्रण सुनिश्चित करने के लिए जनरेटर) को तुरंत सक्रिय किया जाना चाहिए। यदि पिग फार्म के लिए बायोगैस जनरेटर सेट यांत्रिक विफलता के कारण बंद हो जाता है, तो कृपया केचेंग इलेक्ट्रिक पावर (400-xxx.xxxx) की बिक्री के बाद की सेवा से संपर्क करें। हम 2 घंटे के भीतर जवाब देंगे और 24 घंटे के भीतर साइट पर मरम्मत करेंगे।
