500 किलोवाट जनरेटर सेट

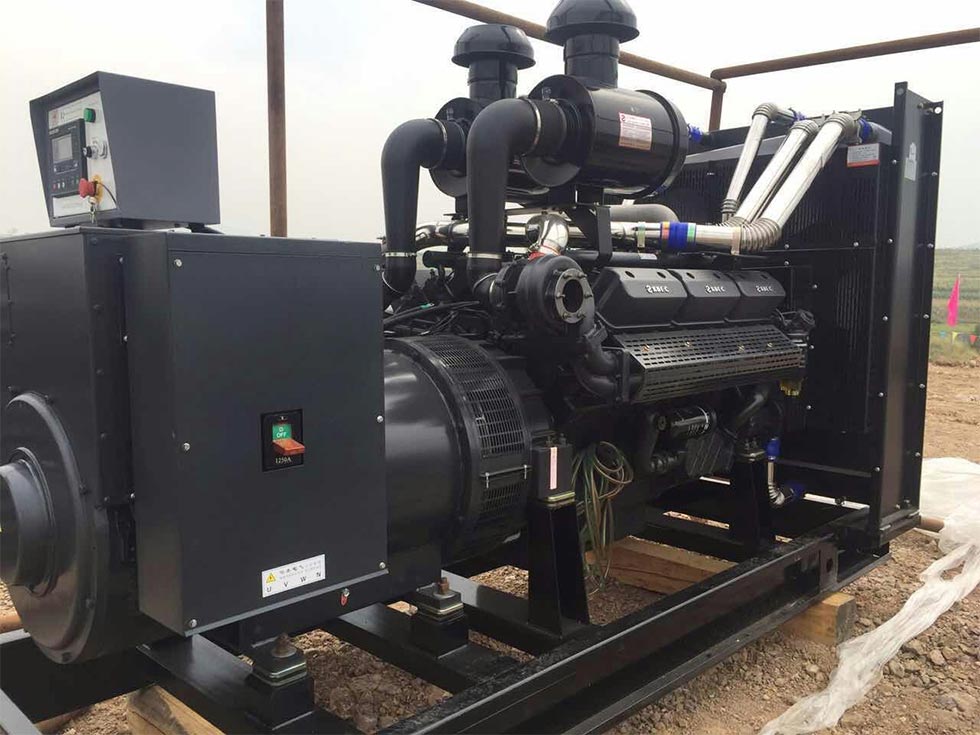

केचेंग द्वारा स्थापित 500kW जनरेटर चीन में बनाया गया है। यूनिट का मुख्य भाग चोंगकिंग कमिंस इंजन और लिली को अपनाता है सेमीर ब्रशलेस जनरेटर, स्व-प्रारंभिक नियंत्रण प्रणाली के साथ मिलकर, उच्च विश्वसनीयता और तेजी से प्राप्त करता है प्रतिक्रिया. मुख्य बिजली आपूर्ति बंद होने के 15 सेकंड के भीतर बिजली की आपूर्ति स्वचालित रूप से शुरू हो जाती है, और स्टैंडबाय पावर 500 किलोवाट तक है। यह उत्पाद एकीकृत कंटेनरीकरण डिजाइन, कॉम्पैक्ट संरचना, आसान है स्थानांतरित करें और स्थापित करें, और प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों को पूरा करता है। इसके दौरान ईंधन की खपत कम होती है संचालन और स्थिर प्रदर्शन, इसे अत्यधिक उच्च आवश्यकताओं वाले स्थानों के लिए विशेष रूप से उपयुक्त बनाता है बिजली आपूर्ति निरंतरता, जैसे अस्पताल, डेटा केंद्र, औद्योगिक पार्क और प्रमुख कार्यक्रम समर्थन।

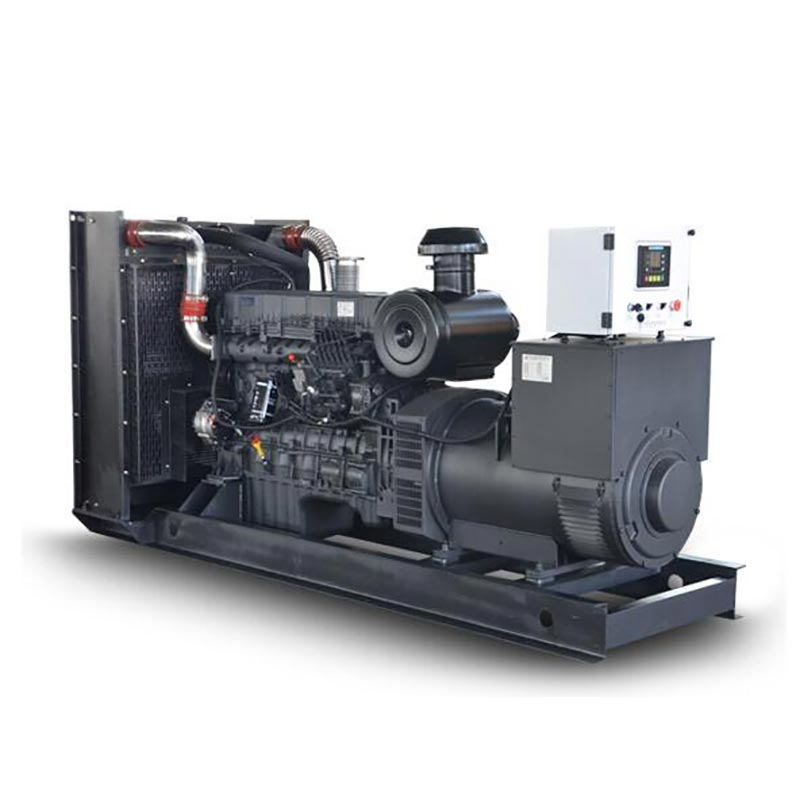

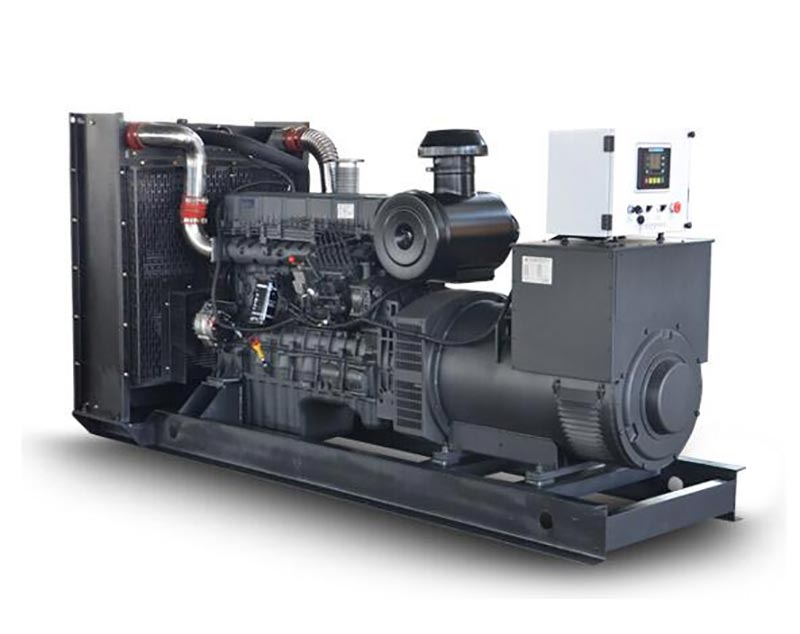

केचेंग 500 किलोवाट जनरेटर सेट की उपस्थिति ड्राइंग

मुख्य लाभ

कमिंस इंजन प्रदर्शन का विश्लेषण

यूनिट के पावर कोर के रूप में, चोंगकिंग कमिंस KTA19-G8 इंजन 6-सिलेंडर इन-लाइन लेआउट, सिलेंडर व्यास को अपनाता है × स्ट्रोक 159 मिमी × 159 मिमी, विस्थापन 18.9 एल, और टर्बोचार्जिंग इंटरकूलिंग के माध्यम से 575 किलोवाट आरक्षित बिजली उत्पादन प्राप्त करता है प्रौद्योगिकी. इसका पीटी प्रत्यक्ष ईंधन इंजेक्शन सिस्टम, एक इलेक्ट्रॉनिक गवर्नर के साथ मिलकर, ईंधन को कम करता है खपत 206 ग्राम/किलोवाट·घंटा (75% लोड) जितनी कम, जो समान मॉडलों की तुलना में 8% कम है। का डिज़ाइन उच्च शक्ति मिश्र धातु कच्चा लोहा सिलेंडर ब्लॉक और इंटीग्रल फोर्ज्ड स्टील क्रैंकशाफ्ट प्रमुख ओवरहाल सुनिश्चित करता है अंतराल 20,000 घंटे से अधिक है और -20℃ से 40℃ तक विस्तृत तापमान रेंज के लिए उपयुक्त है।

लेरॉय सोमर जनरेटर की तकनीकी झलकियाँ

लिलेसेम्मा ब्रशलेस जनरेटर (संरक्षण वर्ग IP23, इन्सुलेशन वर्ग H) AVR स्वचालित वोल्टेज विनियमन को अपनाता है सिस्टम, स्थिर अवस्था वोल्टेज समायोजन दर ≤±1%, क्षणिक वोल्टेज पुनर्प्राप्ति समय <3 सेकंड, सुरक्षित सुनिश्चित करने के लिए चिकित्सा उपकरण और सटीक उपकरणों जैसे संवेदनशील भार का संचालन। जनरेटर एक से सुसज्जित है पीएमजी स्थायी चुंबक उत्तेजना प्रणाली, जो पावर ग्रिड में उतार-चढ़ाव होने पर भी स्थिर आउटपुट बनाए रखती है। द टेलीफोन हार्मोनिक गुणांक THF 2% से कम है, जो बिजली की गुणवत्ता के लिए सख्त आवश्यकताओं को पूरा करता है संचार बेस स्टेशन, आदि।

बुद्धिमान स्व-प्रारंभिक प्रणाली

500kW डीजल जनरेटर सेट एक एलसीडी चीनी लिक्विड क्रिस्टल संख्यात्मक नियंत्रण प्रणाली से सुसज्जित है, जो एटीएस का समर्थन करता है दोहरी बिजली आपूर्ति स्विचिंग, और मेन अंडरवोल्टेज डिटेक्शन (प्रतिक्रिया समय <0.5 सेकंड), तीन बार की सुविधा स्टार्ट-अप पुनः प्रयास तर्क और दोषों का आत्म-निदान। वॉटर जैकेट के संयोजन में 24V DC स्टार्टिंग सिस्टम हीटर, -15℃ के वातावरण में 99% की शुरुआती सफलता दर प्राप्त करता है। रिमोट मॉनिटरिंग मॉड्यूल 16 अपलोड कर सकता है वास्तविक समय में वोल्टेज, आवृत्ति और तेल के दबाव जैसे ऑपरेटिंग पैरामीटर, और बीच डेटा पहुंच का समर्थन करते हैं मोबाइल एपीपी और पीसी।

तकनीकी मापदण्ड

जेनरेटर की विशेषताएं

संरचनात्मक डिज़ाइन पर प्रकाश डाला गया

• मॉड्यूलर लेआउट: इंजन, जनरेटर और नियंत्रण प्रणाली लचीले ढंग से शॉक-अवशोषित पैड के माध्यम से जुड़े हुए हैं कंपन संचरण को कम करें (आयाम ≤0.3 मिमी) और उपकरण की सेवा जीवन का विस्तार करें।

- कम शोर अनुकूलन: एक डबल-लेयर ध्वनि इन्सुलेशन कवर (ध्वनि-अवशोषित कपास की आंतरिक परत +) का उपयोग करके स्टील प्लेट की बाहरी परत), एक प्रतिबाधा मिश्रित मफलर के साथ मिलकर, शोर को 75dB (ए) तक कम किया जा सकता है एक विकल्प के रूप में ध्वनिरोधी बॉक्स मॉड्यूल आवश्यक है)।

-रखरखाव की सुविधा: इंजन के तेल फिल्टर, ईंधन फिल्टर और अन्य कमजोर हिस्सों को केंद्रीय रूप से व्यवस्थित किया गया है। दैनिक रखरखाव के लिए परिधीय घटकों को अलग करने की आवश्यकता नहीं होती है, जिससे रखरखाव का 50% समय बच जाता है।

पर्यावरण अनुकूलता

यूनिट ने जीबी/टी 2423.16 मोल्ड परीक्षण (ग्रेड ≤2) और भूकंपीय शक्ति परीक्षण (क्षैतिज त्वरण 0.2 ग्राम) पास कर लिया है। और ≤1000 मीटर की ऊंचाई और ≤90% की सापेक्ष आर्द्रता वाले वातावरण में लंबे समय तक काम कर सकता है (नहीं) संक्षेपण)। ईंधन प्रणाली 0# डीजल (ग्रीष्मकालीन) और -10# डीजल (सर्दियों) के साथ संगत है, और सुसज्जित है उच्च सल्फर ईंधन वाले क्षेत्रों में विश्वसनीयता सुनिश्चित करने के लिए एक तेल-जल विभाजक (10μm की निस्पंदन सटीकता के साथ) सामग्री.

उपयोग विधि

प्रारंभ करने से पहले जांच प्रक्रिया

• ईंधन प्रणाली: जांचें कि ईंधन टैंक में ईंधन का स्तर ≥30% है, ईंधन वाल्व खोलें, और सभी हवा को बाहर निकाल दें पाइपलाइन (प्रतिरोध बढ़ने तक ईंधन पंप को हाथ से दबाएं)। - विद्युत प्रणाली: बैटरी वोल्टेज ≥24V, नियंत्रण कक्ष "स्टैंडबाय" स्थिति प्रदर्शित करता है, और आपातकालीन स्टॉप बटन रीसेट हो जाता है। - यांत्रिक निरीक्षण: तेल का स्तर डिपस्टिक पर एच/एल निशान के बीच होना चाहिए, शीतलक स्तर विस्तार के दो-तिहाई तक पहुंचना चाहिए टैंक, और पंखे के बेल्ट का तनाव ऐसा होना चाहिए कि प्रेस विक्षेपण 10-15 मिमी हो।

स्टार्टअप संचालन चरण

• स्वचालित मोड: नियंत्रण कक्ष घुंडी को "स्वचालित" में बदलें, और सिस्टम मुख्य पावर मॉनिटरिंग में प्रवेश करेगा राज्य. मुख्य बिजली बाधित होने पर यह स्वचालित रूप से चालू हो जाएगा (एटीएस स्विचिंग समय सफल होने के बाद)। स्टार्टअप 10 सेकंड से कम है)।

- मैनुअल मोड: "स्टार्ट" बटन को 3 सेकंड के लिए दबाकर रखें। एक बार गति 1500rpm और वोल्टेज तक बढ़ जाती है स्थिर करता है, आउटपुट सर्किट ब्रेकर को बंद करें (50±0.5Hz दिखाने वाली आवृत्ति मीटर पर ध्यान दें)।

- लोडिंग आवश्यकताएं: शुरू करने के बाद, 3 मिनट के लिए निष्क्रिय रहें (तेल का दबाव ≥0.3MPa), धीरे-धीरे लोड बढ़ाएं 50%, और 10 मिनट तक चलने के बाद, इसे पूर्ण लोड तक बढ़ाया जा सकता है।

शटडाउन ऑपरेशन विशिष्टता

• सामान्य शटडाउन: सबसे पहले, लोड हटा दें, इंजन को 5 मिनट के लिए निष्क्रिय रहने दें (टर्बोचार्जर को रोकने के लिए)। ओवरहीटिंग), "स्टॉप" बटन दबाएं, और फिर गति 0 तक कम होने के बाद ईंधन वाल्व बंद करें।

- आपातकालीन रोक: जब तेल का दबाव 0.2 एमपीए से कम होता है, तो पानी का तापमान 105 ℃ से अधिक या असामान्य होता है शोर होने पर तुरंत लाल आपातकालीन स्टॉप बटन दबाएं। घटना के बाद पहले ही फाल्ट की जांच कर लेनी चाहिए पुनः आरंभ करना.

- दीर्घकालिक शटडाउन: सप्ताह में एक बार शुरू करें (30 मिनट तक चलाएं), बैटरी इलेक्ट्रोलाइट को मासिक रूप से बदलें (यदि परिवेश की आर्द्रता 75% से अधिक है, और ईंधन टैंक में संरक्षक जोड़ें।

सावधानियां

पर्यावरण आवश्यकताएं

• स्थापना स्थल: इकाई और दीवार के बीच की दूरी 1.5 मीटर से कम नहीं होनी चाहिए, और हवा का क्षेत्र ठंडी हवा के संचलन को सुनिश्चित करने के लिए इनलेट 2.5㎡ से कम नहीं होना चाहिए (प्रत्येक किलोवाट के लिए 3m³/मिनट हवा की मात्रा आवश्यक है) शक्ति का)

- उत्सर्जन आवश्यकताएँ: निकास पाइप रेन कैप से सुसज्जित होना चाहिए। क्षैतिज खंड का ढलान 3° से कम नहीं होना चाहिए. आउटलेट को एयर इनलेट (5 मीटर से अधिक की दूरी) से दूर रखा जाना चाहिए निकास गैस के बैकफ़्लो को रोकें।

- अग्नि सुरक्षा विनियम: कंप्यूटर कक्ष 2 8 किलो के सूखे पाउडर अग्निशामक यंत्र से सुसज्जित है। दूरी तेल टैंक और इकाई के बीच की दूरी 1 मी से अधिक होनी चाहिए। तेल रिसाव को रोकने के लिए जमीन का उपचार किया जाना चाहिए (यह है)। एपॉक्सी रेज़िन कोटिंग का उपयोग करने की अनुशंसा की जाती है)।

रखरखाव चक्र

सुरक्षा के चेतावनी

ऑपरेशन के दौरान रेलिंग खोलना सख्त वर्जित है। जनरेटर अंत कवर की सतह का तापमान हो सकता है 120℃ तक पहुंचें, जिससे जलने का खतरा होता है। रखरखाव से पहले, मुख्य सर्किट ब्रेकर को डिस्कनेक्ट किया जाना चाहिए और "करें बंद न करें'' का चिन्ह लटका हुआ है। कैपेसिटर डिस्चार्ज का समय 5 मिनट से कम नहीं होना चाहिए। तूफान के मौसम के दौरान, ग्राउंडिंग प्रतिरोध का परीक्षण ≤4Ω किया जाना चाहिए, और लाइटनिंग अरेस्टर का ऑपरेटिंग वोल्टेज सेट किया जाना चाहिए 420V (लाइन वोल्टेज).

आवेदन मामला

केचेंग का 500 किलोवाट जनरेटर सेट क़िंगदाओ पोर्ट के स्वचालित टर्मिनल (होने वाला) जैसी प्रमुख परियोजनाओं की सेवा कर रहा है 2023 में उपयोग में लाया जाएगा) और किलू अस्पताल की आपातकालीन बिजली आपूर्ति प्रणाली (2024 में स्थापित की जाएगी)। के दौरान 2024 में वेफ़ांग में ग्रीष्मकालीन बिजली राशनिंग अवधि, एक निश्चित रासायनिक उद्यम ने यह सुनिश्चित करने के लिए इस इकाई को अपनाया प्रमुख उत्पादन लाइनों का निरंतर संचालन। इसने औसत औसत समय के साथ कुल 1,260 घंटों तक बिजली प्रदान की 480 घंटों की विफलताओं के बीच। समान पावर ब्रांड की तुलना में ईंधन की खपत 1.2 टन कम हो गई।
